El sistema de muestreo ciclónico triple CS3 del WR500RC-CS3 resuelve la concentración del flujo de retorno de muestra, separación ciclónica, dividido y recolección, pero no equivale por sí mismo a establecer automáticamente un archivo de profundidad de muestras. Para que cada bolsa de muestra en proyectos de exploración de oro y cobre corresponda a la profundidad del sondeo y resista el envío a laboratorio y la revisión, durante la compra se deben incorporar a la lista de verificación técnica las reglas de marcado de profundidad, los métodos de registro en campo, los requisitos de control de calidad de muestras y los acuerdos para tramos anómalos, en lugar de limitarse a confirmar si el equipo puede producir muestras.
Primero distinguir qué puede hacer el equipo y qué no puede sustituir

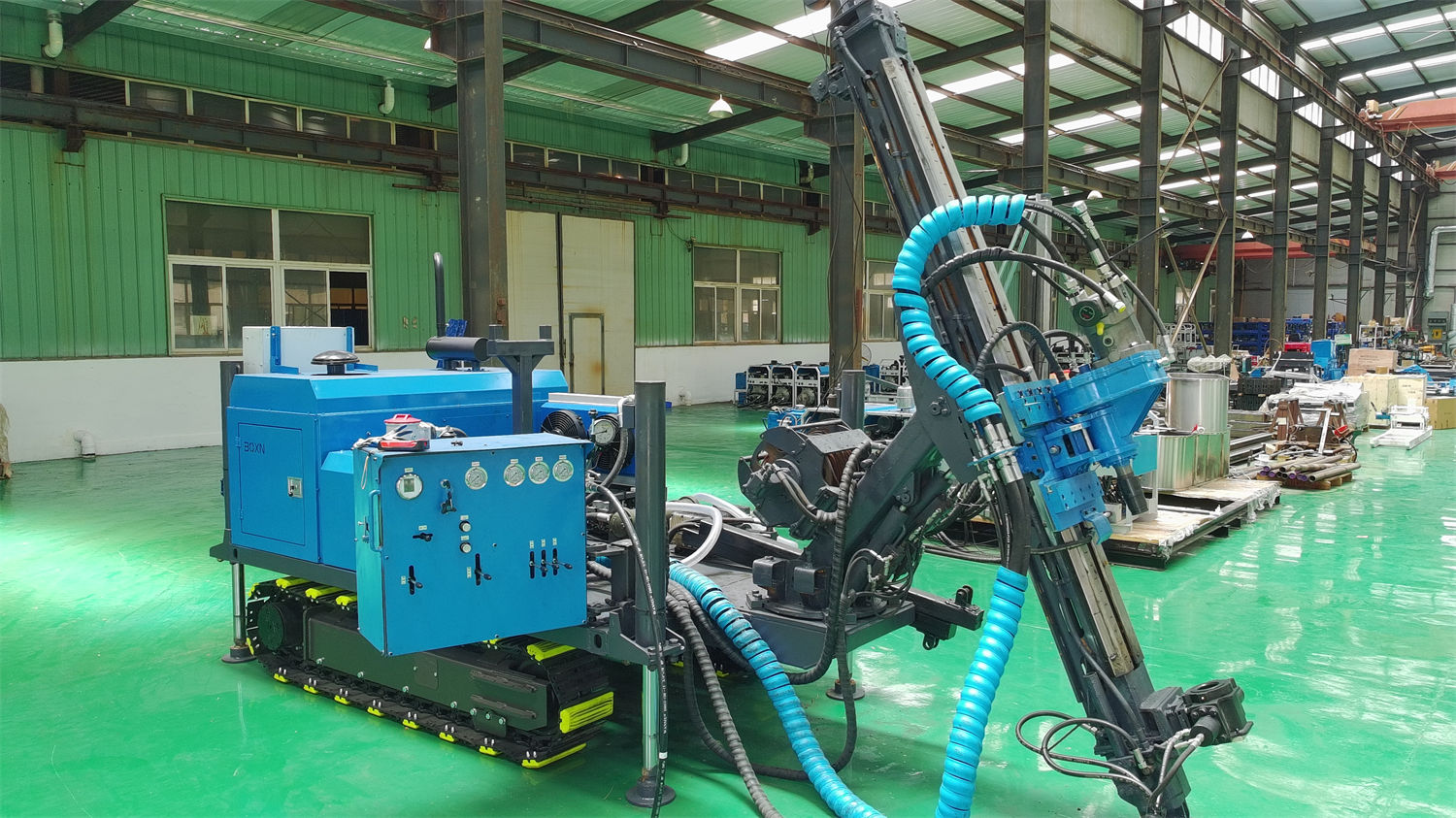

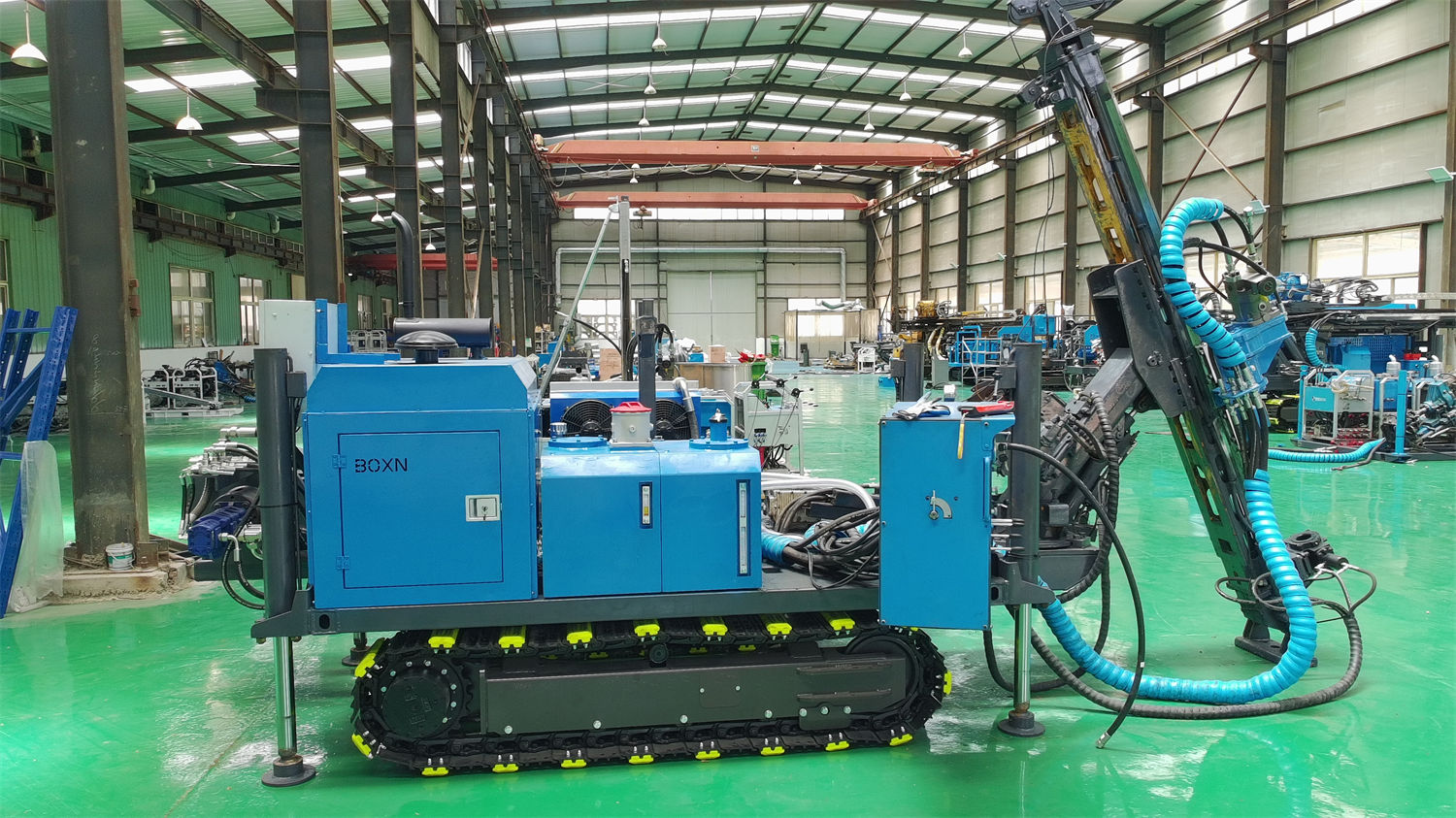

La información indica que el WR500RC-CS3 es una perforadora de circulación inversa sobre orugas de nivel 500 m, con profundidad máxima de 500 m, diámetro de perforación de 105–400 mm, motor Cummins de 132 kW y soporte para ángulos de trabajo de 45° y 90°. El sistema CS3 integra la separación ciclónica, el dividido representativo y la recolección de muestras en un mismo conjunto; los detritos retornan a superficie por el tubo interior de la tubería RC de doble pared, ingresan al sistema ciclónico para la separación gas-sólido y luego pasan por el mecanismo de dividido para formar muestras utilizables en registro geológico y análisis.
La documentación del equipo también menciona explícitamente que cada bolsa de muestra puede etiquetarse con número de sondeo, profundidad inicial y final, fecha y número de muestra, lo que facilita el envío posterior, el archivo y la trazabilidad. Es decir, la trazabilidad se logra mediante la combinación de «dividido del equipo + identificación manual + registro en campo». Lo que el comprador debe verificar es quién proporciona las reglas de articulación entre estos tres elementos, si están documentadas y si pueden ejecutarse en campo.
¿Hasta qué punto deben especificarse las etiquetas de las bolsas de muestra?
Los campos mínimos indicados en la documentación son número de sondeo, número de muestra, profundidad inicial y final, y fecha. En la comunicación de compra se puede confirmar uno por uno si el fabricante especifica en la documentación de entrega los siguientes aspectos:
- Si además de la escritura manual existe una regla uniforme de numeración en las bolsas y si el número coincide con el mismo sistema de numeración de muestra usado en las hojas de registro de campo.
- Si la «profundidad inicial y final» se calcula por profundidad de sondeo o por conversión de longitud de tubería, y si la longitud de tubería se registra como base de conversión.
- Si una bolsa de muestra corresponde a un intervalo fijo de avance o si se permite ajustar temporalmente el intervalo según cambios litológicos; cómo mantener la numeración continua al ajustar.
- El material de la bolsa y el método de sellado para muestras húmedas o con agua, y si se requiere marcar por separado el estado de la muestra.
- Cómo se realiza la verificación cruzada entre bolsas de muestra y hojas de registro de campo, y qué procedimiento seguir cuando el número de bolsas no coincide con el número de registros.
Estos aspectos pertenecen al sistema de gestión de muestreo del proyecto; la documentación solo describe los campos que pueden etiquetarse, sin proporcionar formatos de tabla ni normas de numeración específicas. Durante la compra deben plantearse como asuntos a confirmar conjuntamente entre el proyecto y el fabricante, y no deben darse por supuestos como incluidos en el equipo.
Cómo lograr la correspondencia uno a uno entre registros de campo y muestras
La correspondencia de profundidad en el muestreo de circulación inversa recae finalmente en el registro de campo. La documentación menciona que el retorno de muestra por el tubo interior de circulación inversa ayuda a reducir la probabilidad de mezcla entre tramos, pero la representatividad de la muestra aún depende de la limpieza del pozo, el conexionado de tubería, la estabilidad del retorno y la gestión de muestreo en sitio. Antes de la compra se puede confirmar la asignación de responsabilidades en los siguientes aspectos:
- Quién registra el avance durante la perforación, quién se encarga del dividido, quién del embolsado y numeración, y si los puestos de registro y muestreo están separados.
- Qué reglas se aplican a las muestras del tramo de transición al reanudar la perforación tras conexionado, limpieza o parada, y si se conservan o etiquetan por separado.
- Quién observa de forma continua el volumen de retorno, tamaño de partícula, color, humedad y posibles indicios de contaminación cruzada, y lo registra en el parte de turno.
- Quién realiza una verificación antes del envío entre la hoja de registro de campo y las bolsas de muestra, y dónde se conserva el resultado.
La documentación indica que las muestras de transición se manejan «según el sistema de muestreo en sitio», sin especificar un procedimiento concreto. Por lo tanto, esta parte solo puede plantearse como un punto institucional a confirmar conjuntamente con el fabricante y el responsable geológico del proyecto, sin imponer estándares operativos no validados.
¿En qué condiciones geológicas el marcado de profundidad tiende a perder precisión?
La documentación señala claramente dos tipos de situaciones que afectan la correspondencia entre muestra y profundidad. Una son las zonas de falla fracturada, brechas y estratos con fracturas desarrolladas, donde el desprendimiento de pared puede permanecer brevemente en el pozo y retornar de forma concentrada, afectando la correspondencia entre muestra y profundidad; la dirección de manejo correspondiente es controlar la velocidad de avance, mantener un suministro de aire estable y aumentar el registro en sitio en tramos anómalos, etiquetando por separado la calidad de la muestra cuando sea necesario. La otra son los estratos superiores de suelo, arcilla, arena y grava arenosa; la documentación indica que estos estratos no siempre son adecuados para perforación neumática RC directa, por lo que se puede estabilizar primero el tramo superior con lodo, entubado u otros métodos, y cambiar a circulación inversa o DTH al entrar en roca.
Al verificar la trazabilidad de muestras en proyectos de oro y cobre, el comprador puede comparar las condiciones geológicas conocidas de la mina con estas dos situaciones, definir qué tramos requerirán registro densificado, etiquetado separado o cambio de método, e incorporarlo como parte del plan de muestreo en sitio en el registro de comunicación técnica.
Las muestras de control de calidad del proyecto deben confirmarse con antelación
La documentación menciona que, para muestras minerales que requieren análisis de laboratorio, también deben establecerse muestras duplicadas, blancas y estándar según los requisitos de control de calidad del proyecto. La frecuencia de inserción, el método de numeración y la correspondencia con las muestras principales de estos tres tipos de muestras pertenecen a los requisitos de control de calidad del proyecto; la documentación no proporciona cantidades ni proporciones específicas. Lo que puede confirmarse en la etapa de compra es: si la documentación de entrega del fabricante incluye documentos explicativos sobre gestión de muestras, si la capacitación del personal en sitio cubre los requisitos de identificación y registro de muestras, y si las bolsas de muestra, hojas de registro y otros consumibles están dentro del alcance de suministro. Estos puntos pueden verificarse junto con el alcance de entrega y los accesorios aleatorios, para evitar descubrir después de iniciar la obra que faltan soportes de registro.
Lista de verificación de compra sugerida
En torno al «marcado de profundidad de muestras y trazabilidad de datos», los asuntos pendientes pueden organizarse en la siguiente tabla y obtener respuesta clara del fabricante o del responsable geológico del proyecto punto por punto.
| Punto de verificación | Contenido a confirmar | Estado de la base documental |
|---|---|---|
| Campos de etiqueta de bolsa de muestra | Número de sondeo, número de muestra, profundidad inicial y final, fecha, y si se añade estado de la muestra | La documentación ya indica cuatro tipos de campos etiquetables |
| Correspondencia entre numeración y registro | Si la numeración de bolsas y la hoja de registro de campo comparten un mismo sistema de números de muestra | Requiere confirmación con el fabricante y el proyecto |
| Criterio de conversión de profundidad | Si la profundidad inicial y final se calcula por profundidad de sondeo o por longitud de tubería | Requiere confirmación; la documentación no lo especifica |
| Manejo de muestras de transición | Reglas para tramos de transición al reanudar tras conexionado, limpieza o parada | La documentación remite al sistema de muestreo en sitio |
| Registro en tramos anómalos | Registro densificado y etiquetado separado en zonas de fractura, brechas y fracturas desarrolladas | La documentación ya señala el impacto y la dirección de registro |
| Muestras de control de calidad | Requisitos de establecimiento de muestras duplicadas, blancas y estándar | La documentación lo menciona; la frecuencia específica debe confirmarse según el proyecto |
| Documentación de entrega y capacitación | Documentos explicativos de gestión de muestras y alcance de capacitación del personal en sitio | Requiere confirmación; la documentación no lo detalla |
Cabe señalar que varios puntos de la tabla dependen del sistema de muestreo y los requisitos de control de calidad propios del proyecto de oro y cobre. La documentación de producto de este sitio solo cubre la descripción del equipo y del sistema CS3, y no proporciona tablas de muestreo, normas de numeración ni frecuencias de control de calidad de proyectos específicos. El comprador debe enumerar estos puntos como asuntos pendientes y, tras su determinación conjunta por el responsable geológico del proyecto y el fabricante, incorporarlos al contrato o acuerdo técnico.
Un punto fácil de confundir
El sistema triple CS3 reduce las operaciones repetitivas en el transporte superficial y el dividido manual de muestras, y mejora la eficiencia de dividido y la continuidad del flujo. No sustituye las acciones de gestión como numeración, registro y verificación de muestras. Si durante la compra se verifica la «eficiencia de dividido» y la «trazabilidad de datos» como si fueran lo mismo, es fácil que aparezcan vacíos de registro durante la obra. Lo más prudente es verificar por separado: en el lado del equipo, confirmar la ruta de retorno de muestra, el método de dividido y la capacidad de recolección; en el lado de gestión, confirmar las reglas de identificación, la correspondencia de registros y los acuerdos de manejo de anomalías.
