La capacidad de operación directa con revestimiento de 6 m y la estructura de torre telescópica del WR400S influyen en dos aspectos: primero, la organización de las etapas de entubado y conexión durante la terminación del pozo; segundo, la forma de carga y traslado del equipo entre múltiples ubicaciones de perforación y distintos sitios de obra. Antes de la compra, es necesario verificar estos dos puntos junto con las condiciones hidrogeológicas del proyecto, las especificaciones del revestimiento y la distancia de traslado, en lugar de fijarse únicamente en la cifra de profundidad de 400 m.
Parámetros clave verificados del WR400S
Los siguientes parámetros provienen de la información de producto de este sitio; para la compra se deben tomar como referencia los documentos técnicos finales confirmados por el fabricante.
| Elemento | Valor según la información |
|---|---|
| Modelo | WR400S (la S indica torre telescópica) |
| Profundidad máxima de perforación | 400 m |
| Diámetro de perforación | 105–325 mm |
| Capacidad de operación con tubería y revestimiento | Admite operación directa con tubería de perforación y revestimiento de 6 m; diámetro de tubería recomendado 89 / 102 mm |
| Motor | Yuchai de 92 kW |
| Fuerza de elevación | 22 T |
| Presión axial | 4 T |
| Sistema de rotación | Par máximo 8000 / 4000 N·m, correspondiente a velocidad máxima de 75 / 150 r/min |
| Elevación rápida / avance rápido | 29 m/min / 56 m/min |
| Presión de trabajo (martillo DTH) | 1,2–3,5 MPa, consumo de aire 16–55 m³/min |
| Velocidad de desplazamiento sobre orugas | Aprox. 2,5 km/h, ángulo máximo de ascenso referencial 21° |
| Carrera de los estabilizadores hidráulicos | 1,6 m |
| Fuerza de elevación del cabrestante auxiliar | 1,5 T |
| Peso total del equipo | Aprox. 9,8 T |
| Dimensiones exteriores (estado de transporte) | Aprox. 6,26 × 1,85 × 2,43 m |
| Accesorios opcionales | Bomba de lodo, bomba centrífuga, generador, bomba de espuma |
Qué implica la operación directa con revestimiento de 6 m para el proceso de terminación del pozo
Reducción del número de conexiones y desconexiones durante el entubado
El revestimiento cumple funciones de sostenimiento de paredes, aislamiento de capas y sellado en la terminación del pozo. La información indica que el WR400S puede operar directamente con revestimiento de 6 m, lo que significa que la longitud de cada tramo de revestimiento introducido es mayor y, por tanto, se reducen las conexiones durante el entubado. La reducción de conexiones se traduce directamente en menor tiempo de trabajo en boca de pozo y menor frecuencia de intervención manual, además de disminuir los posibles problemas de alineación y sellado en cada conexión.
Cabe señalar que 6 m es la longitud de revestimiento que el equipo puede admitir, pero no significa que cualquier diámetro y profundidad de pozo puedan utilizar revestimiento de 6 m. El diámetro, espesor de pared, tipo de conexión y resistencia al entubado del revestimiento deben evaluarse individualmente según el diámetro objetivo del pozo (rango de diámetro de perforación del equipo: 105–325 mm) y la estabilidad de las paredes.
Margen de organización para las etapas de entubado y sellado
En el proceso de terminación del pozo, la profundidad de inserción del revestimiento, la posición de los filtros y la disposición del tramo de sellado dependen de la profundidad del acuífero y la distribución de las capas impermeables. La operación directa con revestimiento de 6 m aporta un margen en la organización de las etapas: si la posición del tramo de sellado o del tramo de filtros se aproxima a un múltiplo de 6 m, el trabajo de corte y conexión de revestimiento en obra será menor. Sin embargo, aspectos como la tasa de perforación de los filtros, las especificaciones del arrollamiento de alambre y los materiales de sellado pertenecen al ámbito del diseño de terminación del pozo; la información no proporciona valores correspondientes, por lo que en la etapa de compra deben confirmarse por separado con el fabricante y con el responsable del diseño de terminación del pozo.
Continuidad con las etapas de perforación
La tubería de perforación de 6 m y el revestimiento de 6 m utilizan el mismo sistema de longitud, lo que hace más ordenado el cambio de herramientas entre perforación y entubado. La información menciona que la tubería larga puede reducir notablemente el número de conexiones en pozos de agua de 300–400 m, disminuyendo tiempos auxiliares y frecuencia de manipulación manual. El comprador puede calcular así el tiempo ahorrado por la reducción de conexiones en la operación de un pozo, pero el ahorro real depende del terreno, el diámetro del pozo y la organización del equipo de trabajo, por lo que no deben aplicarse valores fijos directamente.
Qué implica la torre telescópica para la planificación del traslado
Cambio entre estado de transporte y estado de operación

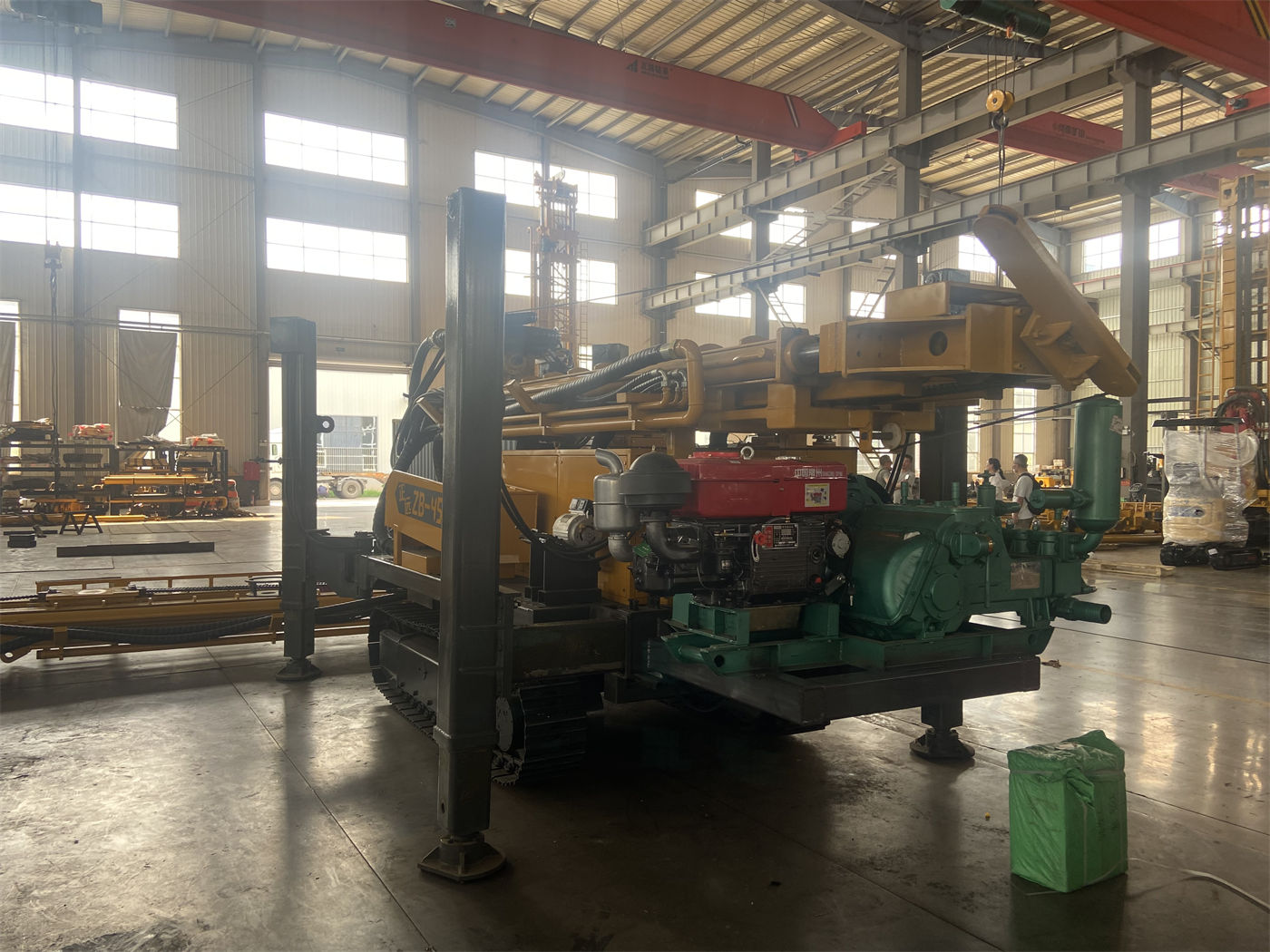

La torre telescópica del WR400S permite reducir el perfil exterior del equipo en estado de transporte y desplegarlo en estado de operación una vez llegado al punto de perforación, manteniendo la capacidad de trabajar con tubería de perforación o revestimiento de 6 m. Las dimensiones exteriores en estado de transporte indicadas son de aproximadamente 6,26 × 1,85 × 2,43 m, con un peso total de aproximadamente 9,8 T. Para los equipos de trabajo que deben cargar el equipo con frecuencia, esta estructura influye principalmente en la dificultad de carga, el paso por carretera y el giro en el sitio.
Chasis de orugas y desplazamiento entre puntos de perforación
El equipo utiliza chasis de orugas, con velocidad de desplazamiento de aproximadamente 2,5 km/h y ángulo máximo de ascenso referencial de 21°. La estructura de orugas es adecuada para caminos rurales, terrenos con grava y superficies generalmente irregulares. Dentro de un mismo sitio de obra, puede desplazarse por sí mismo entre varios puntos de perforación; para trasladarse entre sitios de obra, sigue siendo necesario cargarlo en un vehículo. La información advierte especialmente que, antes del traslado, la torre debe colocarse en estado de transporte seguro y deben evaluarse la capacidad portante del suelo, la pendiente y las condiciones de resbaladicidad. No hay información suficiente para determinar si es adecuado para una condición de carretera específica; debe confirmarse según las condiciones locales de carretera y del sitio.
Estabilizadores hidráulicos y nivelación en la instalación
La carrera de los estabilizadores hidráulicos es de 1,6 m y se utiliza para nivelar y dar soporte estable al equipo. El ciclo de construcción de un pozo de agua de la clase de 400 m es relativamente largo, y el estado de nivelación del equipo afecta la desviación del pozo y las cargas sobre la torre. La información indica que en suelos blandos deben usarse placas de apoyo para garantizar una distribución uniforme de las cargas en los estabilizadores y evitar asentamientos durante la construcción. Esto es especialmente importante al planificar los tiempos en traslados continuos entre múltiples puntos de perforación.
Aspectos de equipamiento y condiciones de operación a verificar con el fabricante antes de la compra
- Especificaciones y tipo de conexión del revestimiento: la información indica que admite operación directa con revestimiento de 6 m, pero no enumera diámetros, espesores de pared ni formas de conexión aplicables; deben confirmarse según el diámetro objetivo del pozo.
- Compatibilidad del compresor de aire: al utilizar martillo DTH, se recomienda una presión de trabajo de 1,2–3,5 MPa y un consumo de aire de 16–55 m³/min. El compresor debe cumplir simultáneamente con presión y caudal; en diámetros grandes, roca dura y gran altitud, un caudal insuficiente afectará el impacto y la evacuación de detritos.
- Selección del sistema de lodo: la información muestra que el WR400S admite perforación con lodo y puede equiparse opcionalmente con bomba de lodo y bomba centrífuga. Las capas sueltas como suelo, arcilla y arena requieren lodo para sostenimiento de paredes y transporte de detritos; la decisión de equiparlo debe basarse en el espesor de las capas superiores.
- Criterio de cambio entre doble régimen: el sistema de rotación tiene doble régimen de 8000 / 4000 N·m, correspondiente a 75 / 150 r/min. La información indica que debe cambiarse según la herramienta de perforación, la roca y el estado de retorno de detritos, en lugar de mantener un solo régimen de forma prolongada. La selección de la marcha según el diámetro y el tipo de roca debe determinarse combinando el tipo de broca y la respuesta en obra.
- Verificación de la fuerza de elevación: fuerza de elevación de 22 T y presión axial de 4 T. En perforaciones de la clase de 400 m, el peso de la tubería, la fricción de las paredes y el peso del revestimiento aumentan gradualmente; en la compra debe calcularse si existe margen suficiente según la profundidad máxima prevista, el conjunto de perforación y el peso del revestimiento.
- Parámetros de diseño de terminación del pozo: la tubería de pozo, los filtros, el tramo de sellado y la configuración de la bomba de agua pertenecen al diseño de terminación del pozo; la información no proporciona datos correspondientes y deben confirmarse por separado.
- Piezas de mantenimiento de la torre telescópica: la información indica que, además de las revisiones habituales del motor, sistema hidráulico, orugas, estabilizadores y herramientas de perforación, debe prestarse especial atención a las guías de la torre telescópica, cilindros hidráulicos, pasadores y estructuras de bloqueo. En la compra puede confirmarse también la disponibilidad de repuestos para estos componentes.
Ámbitos de aplicación y límites de evaluación
La información señala como ámbitos de aplicación del WR400S la irrigación agrícola, el abastecimiento de agua rural, la ganadería y los pozos de agua para construcción industrial. La profundidad de perforación de 400 m y el diámetro de 105–325 mm cubren parte de la demanda de desarrollo de aguas subterráneas de profundidad media y profunda; en zonas con aguas subterráneas someras inestables, niveles freáticos profundos o necesidad de mayor margen de búsqueda de agua, ofrece un rango de trabajo más amplio que los equipos pequeños para pozos someros.
Sin embargo, la profundidad real de terminación del pozo debe determinarse según las condiciones hidrogeológicas. La información no proporciona casos estratigráficos de regiones específicas, tasas de éxito de terminación de pozos ni datos de ciclo de construcción por pozo, y tampoco incluye registros de uso de clientes. Al decidir si el WR400S se ajusta a un proyecto determinado, el comprador debe elaborar una lista de condiciones de operación con la profundidad objetivo del pozo, el diámetro objetivo, el espesor de las capas superiores, el tipo principal de roca y la distancia prevista de traslado, y verificarla punto por punto con el fabricante, en lugar de basar la decisión únicamente en la profundidad de perforación.
