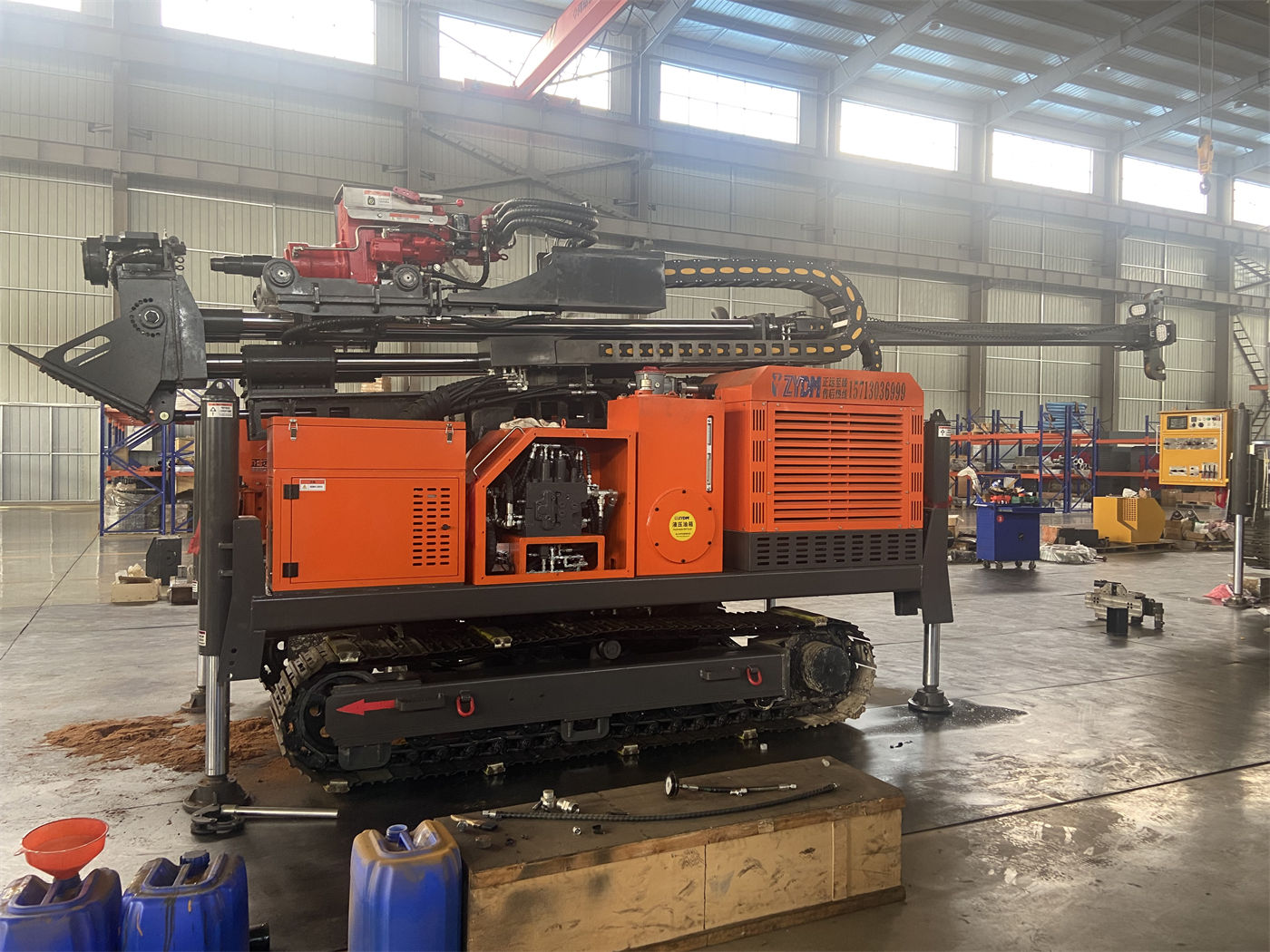

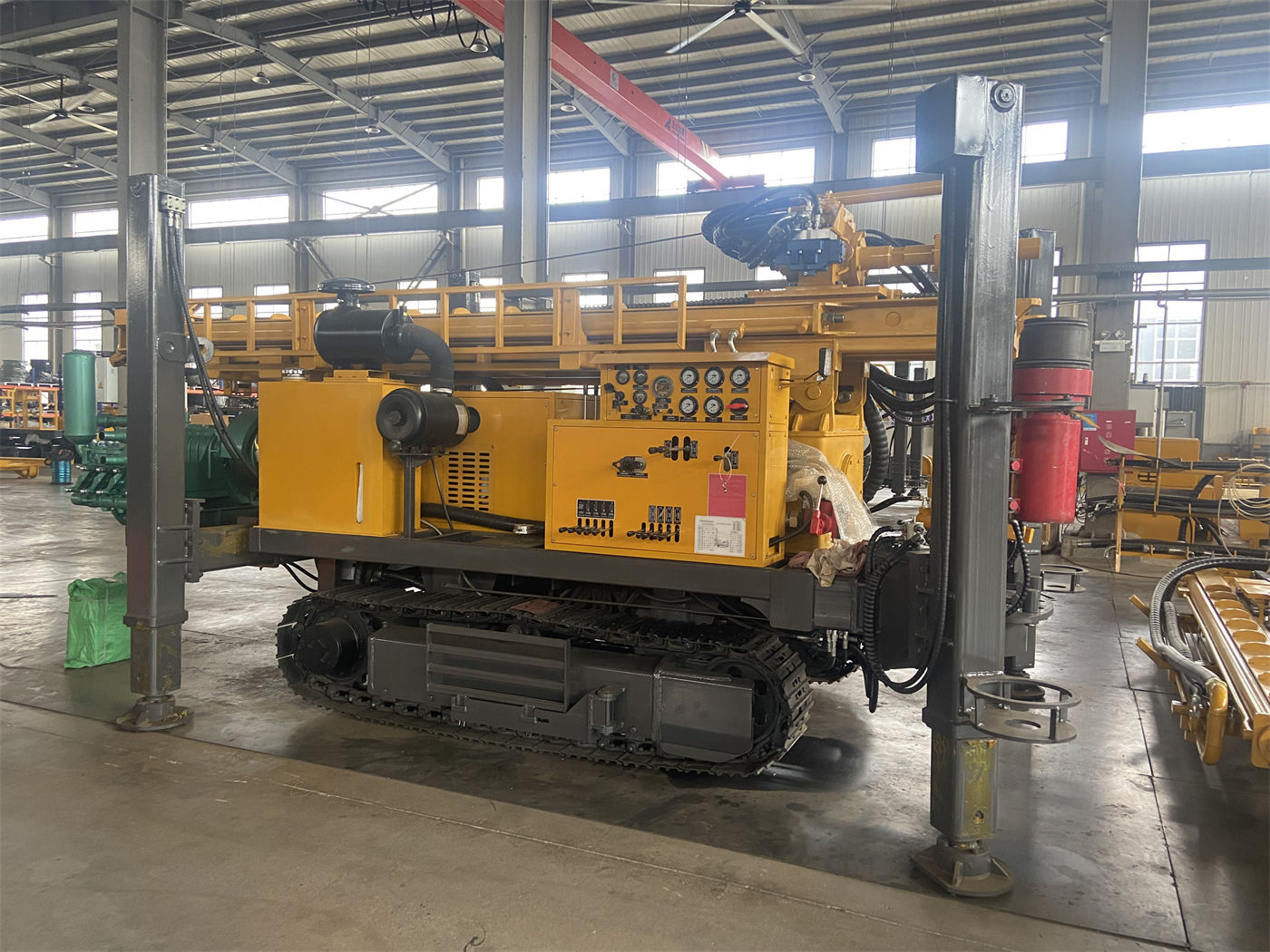

La potencia estándar del WR300SE es de 73 kW, y también se ofrece una configuración opcional de 85 kW. Ambas potencias corresponden al mismo equipo de perforación totalmente hidráulico sobre orugas de 300 metros y al mismo rango de diámetro de perforación de 105–325 mm. La elección entre 73 kW y 85 kW no consiste en comparar cifras, sino en determinar el nivel de carga al que funcionará el equipo a largo plazo según el diámetro previsto, la formación prevista y el proceso previsto.
Primero, aclarar qué carga asume la potencia en el WR300SE
La potencia del WR300SE debe soportar simultáneamente la rotación, la elevación, el avance, el desplazamiento y los sistemas auxiliares. Los parámetros de trabajo clave indicados en la documentación incluyen: par máximo de rotación de 7000/3500 N·m, correspondiente a una velocidad máxima de rotación de 80/160 r/min; fuerza de elevación de 15 T; velocidad de elevación rápida de 30 m/min y velocidad de avance rápido de 55 m/min; velocidad de desplazamiento sobre orugas de 2.5 km/h. Estas acciones no funcionan simultáneamente a plena carga, pero la rotación con diámetros grandes, la introducción y extracción de tubería en pozos profundos y la perforación neumática en roca dura elevan notablemente la demanda de potencia.
Por lo tanto, para juzgar si la potencia es suficiente, primero debe verse en qué segmento del rango de diámetros se concentra el proyecto a largo plazo, con qué proceso se perfora y quién proporciona el compresor de aire y otros equipos externos, en lugar de fijarse solo en si la profundidad del pozo es de 300 metros.
Evaluación según el diámetro: el rango de 105–325 mm es amplio
El rango de 105–325 mm del WR300SE es el diámetro de perforación permitido, lo que no significa que la potencia estándar de 73 kW pueda lograr la misma eficiencia en cualquier diámetro. A mayor diámetro, mayores son el volumen de fragmentación en el fondo del pozo, la resistencia a la rotación y la carga de evacuación de detritos. La documentación menciona que el sistema de rotación tiene dos rangos de par máximo de 7000/3500 N·m y dos rangos de velocidad de 80/160 r/min; el estado de menor velocidad y mayor par es más adecuado para diámetros mayores y condiciones de mayor carga.
- Si el proyecto se centra principalmente en diámetros pequeños y pozos convencionales, y dentro de los 300 metros de profundidad se perfora en formaciones sueltas mediante rotación con lodo, la potencia estándar de 73 kW es la configuración básica indicada en la documentación.
- Si el proyecto utiliza a largo plazo un diámetro grande cercano a 325 mm y requiere rotación continua en formaciones rocosas más duras o perforación con martillo de fondo, debe considerarse la opción de 85 kW, verificando con el fabricante según la carga real.
- Si el mismo equipo se utiliza tanto para pozos de agua de pequeño diámetro como ocasionalmente para pozos de ingeniería de gran diámetro, lo que debe confirmarse es la condición de trabajo de alta frecuencia, no el diámetro máximo ocasional.
La documentación no proporciona datos comparativos de eficiencia de perforación entre 73 kW y 85 kW para diámetros y formaciones específicos. Este artículo no infiere la diferencia entre ambos; esta parte debe basarse en el cálculo que el fabricante proporcione según las condiciones reales de trabajo.
Evaluación según la formación: los puntos de atención de potencia difieren entre capas sueltas y rocosas
Formaciones sueltas
La documentación indica claramente que el WR300SE es adecuado para formaciones sueltas y rocosas. En capas de suelo, arcilla, arena y grava arenosa se puede utilizar rotación con lodo para mantener estable la pared del pozo. La documentación describe que el enfoque de construcción en este tipo de formaciones es estabilizar el pozo en lugar de buscar velocidad; los problemas frecuentes son el derrumbe, la reducción del diámetro y el enterramiento de la tubería, por lo que deben priorizarse la circulación de lodo, el entubado y la protección de la pared del pozo. En cuanto a la potencia, si la formación suelta tiene un diámetro no muy grande y una profundidad convencional, la potencia estándar de 73 kW corresponde al rango de configuración indicado; si se trabaja a largo plazo en capas de grava arenosa de gran diámetro, la carga continua de rotación y circulación de lodo aumentará, y debe verificarse con el fabricante el margen de potencia.
Roca meteorizada y formaciones rocosas intactas
Al entrar en roca meteorizada, caliza, arenisca u otras formaciones rocosas más intactas, se puede configurar el martillo de fondo y el compresor de aire según la dureza y el diámetro. En este caso, la demanda de potencia del equipo no se limita a la rotación, sino que también incluye la capacidad de los equipos auxiliares durante la perforación neumática. En la perforación de roca dura debe prestarse atención a la lubricación del martillo de fondo, el desgaste de la broca, el caudal de aire y el estado de evacuación de detritos, para evitar que la acumulación de polvo de roca en el fondo reduzca la eficiencia.
Los parámetros de trabajo del martillo de fondo indicados en la documentación son: presión de trabajo recomendada de 1.2–3.5 MPa, consumo de aire de 16–55 m³/min, compatible con martillos de fondo de series de media y alta presión. La selección real del compresor de aire no debe basarse solo en la presión, sino que debe combinarse con el diámetro, la tubería de perforación, las especificaciones del martillo de fondo, la dureza de la formación y la altitud; un caudal insuficiente suele afectar directamente la eficiencia de impacto y la evacuación de detritos en el fondo. El compresor de aire y la potencia del equipo de perforación son dos sistemas distintos; elegir un equipo de 85 kW no resuelve automáticamente el problema del caudal del compresor. En la compra, ambos deben confirmarse como un conjunto de condiciones.
Evaluación según las condiciones de trabajo: altitud, operación continua y entorno
En la sección de potencia, la documentación indica: para proyectos centrados en diámetros convencionales y formaciones generales, la potencia estándar ayuda a controlar el costo del equipo; si el proyecto se encuentra a largo plazo en condiciones de gran diámetro, roca dura o gran altitud, puede evaluarse una configuración de mayor potencia. Aquí se equiparan la gran altitud con el gran diámetro y la roca dura, lo que indica que en entornos con baja densidad del aire y potencia de salida limitada, el margen de potencia merece mayor atención.
La documentación no proporciona valores de corrección de potencia del WR300SE a diferentes altitudes, ni datos de reducción en entornos de alta temperatura o frío extremo. Si el proyecto se ubica en zonas de gran altitud o temperaturas extremas, lo que debe verificarse con el fabricante no es que "85 kW sea suficiente", sino la potencia disponible y la capacidad de refrigeración de esa configuración a la altitud y temperatura objetivo.
Incluir el proceso, la tubería y los sistemas auxiliares en la evaluación de potencia
El WR300SE admite tuberías de perforación de 3 m y 6 m, con diámetros recomendados de 89/102 mm. La tubería de 6 metros reduce el número de conexiones y mejora la eficiencia de perforación continua; al reducirse las conexiones, aumenta la proporción de tiempo en estado de perforación por unidad de tiempo, y el tiempo de carga continua del sistema de potencia también cambia en consecuencia. Este punto se pasa por alto fácilmente al elegir la configuración de potencia.
La documentación ofrece accesorios opcionales como bomba de lodo, bomba centrífuga, generador y bomba de espuma, e indica que deben combinarse según el método principal de perforación, el suministro eléctrico en obra, las condiciones de drenaje y las características de la formación, para evitar aumentar costos de compra y cargas de transporte innecesarios. Si los accesorios son accionados por la potencia del equipo de perforación o tienen potencia independiente afectará la distribución de carga del equipo principal; debe confirmarse punto por punto antes de la compra, en lugar de decidir primero 73 kW u 85 kW y luego completar los accesorios.
Lista recomendada de puntos a confirmar con el fabricante antes de la compra
| Punto a confirmar | Contenido a especificar |
|---|---|
| Diámetro principal | En qué segmento de 105–325 mm se concentra el proyecto a largo plazo y la frecuencia del diámetro máximo |
| Formación principal | Proporción de capas sueltas, roca meteorizada, roca intacta, zonas fracturadas y zonas de fisuras |
| Proceso de perforación | Combinación de rotación con lodo, martillo de fondo u otros métodos, y condiciones de cambio |
| Equipo del compresor | Selección real dentro del rango de presión de 1.2–3.5 MPa y consumo de aire de 16–55 m³/min, y quién lo proporciona |
| Configuración de potencia | Explicación de la disponibilidad de 73 kW y 85 kW en las condiciones de trabajo previstas |
| Condiciones ambientales | Influencia de la altitud, altas temperaturas o frío extremo en la potencia y la refrigeración |
| Accesorios opcionales | Si se incluyen bomba de lodo, bomba centrífuga, generador y bomba de espuma, y su fuente de potencia |
No omitir los elementos de compatibilidad además de la potencia
La potencia es solo una parte de la selección del WR300SE. El peso total del equipo es de aproximadamente 7.2 T, la velocidad de desplazamiento es de 2.5 km/h, el ángulo máximo de ascenso de referencia es de 21°, y el chasis de orugas es adecuado para caminos rurales, terrenos con grava, obras y terrenos generalmente irregulares; el recorrido de los apoyos hidráulicos es de 1.5 m, utilizado para el soporte del equipo y la nivelación del terreno, y en suelos blandos deben añadirse placas de apoyo. La fuerza de elevación de 15 T se utiliza para la introducción y extracción de tubería, la recuperación del martillo de fondo y parte de las operaciones de entubado; a medida que aumenta la profundidad del pozo, aumentan el peso propio de la tubería y la fricción de la pared, por lo que durante la construcción debe observarse continuamente la resistencia al extraer la tubería. Estos parámetros están relacionados con la selección de potencia y deben verificarse en conjunto durante la compra.
La eficiencia de perforación de referencia en la documentación es de 10–35 m/h, y se especifica claramente que la velocidad real de avance depende de la formación, el diámetro, las herramientas de perforación, el compresor de aire y el modo de operación; no debe interpretarse la velocidad de avance rápido de 55 m/min como la velocidad real de perforación. Del mismo modo, 73 kW u 85 kW no determinan por sí solos la eficiencia de terminación del pozo; la eficiencia final de perforación, la profundidad y el resultado del pozo deben basarse en las condiciones reales del sitio.
Si las condiciones del proyecto se centran en diámetros convencionales y formaciones generales, la potencia estándar de 73 kW es la configuración básica indicada en la documentación; si se enfrentan a largo plazo condiciones de gran diámetro, roca dura o gran altitud, debe incluirse 85 kW en la evaluación y solicitarse al fabricante una explicación calculada según las condiciones reales de trabajo. La documentación no proporciona datos comparativos de ambas potencias en la misma condición de trabajo, por lo que la decisión de compra no debe basarse únicamente en la cifra de potencia.
