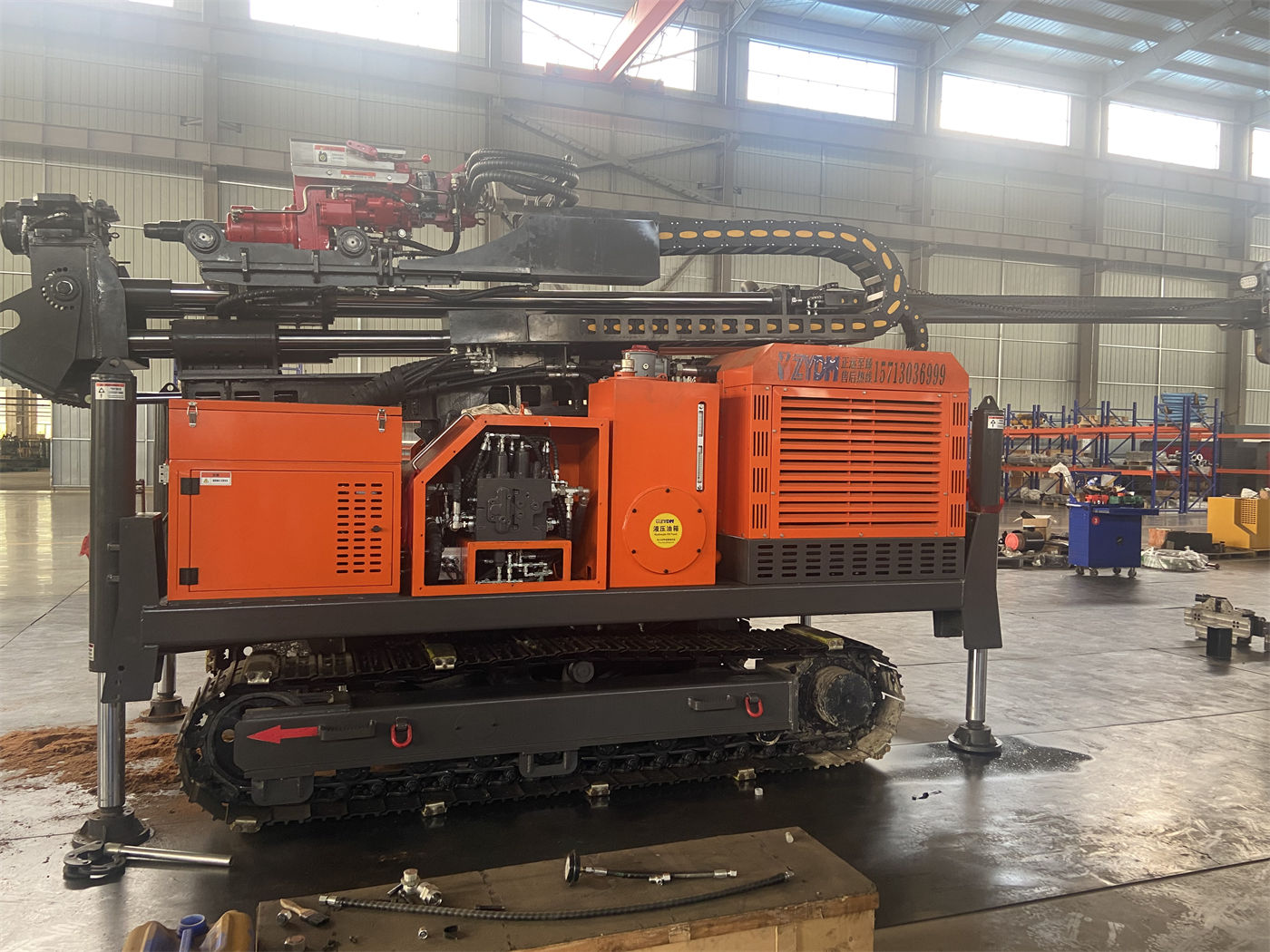

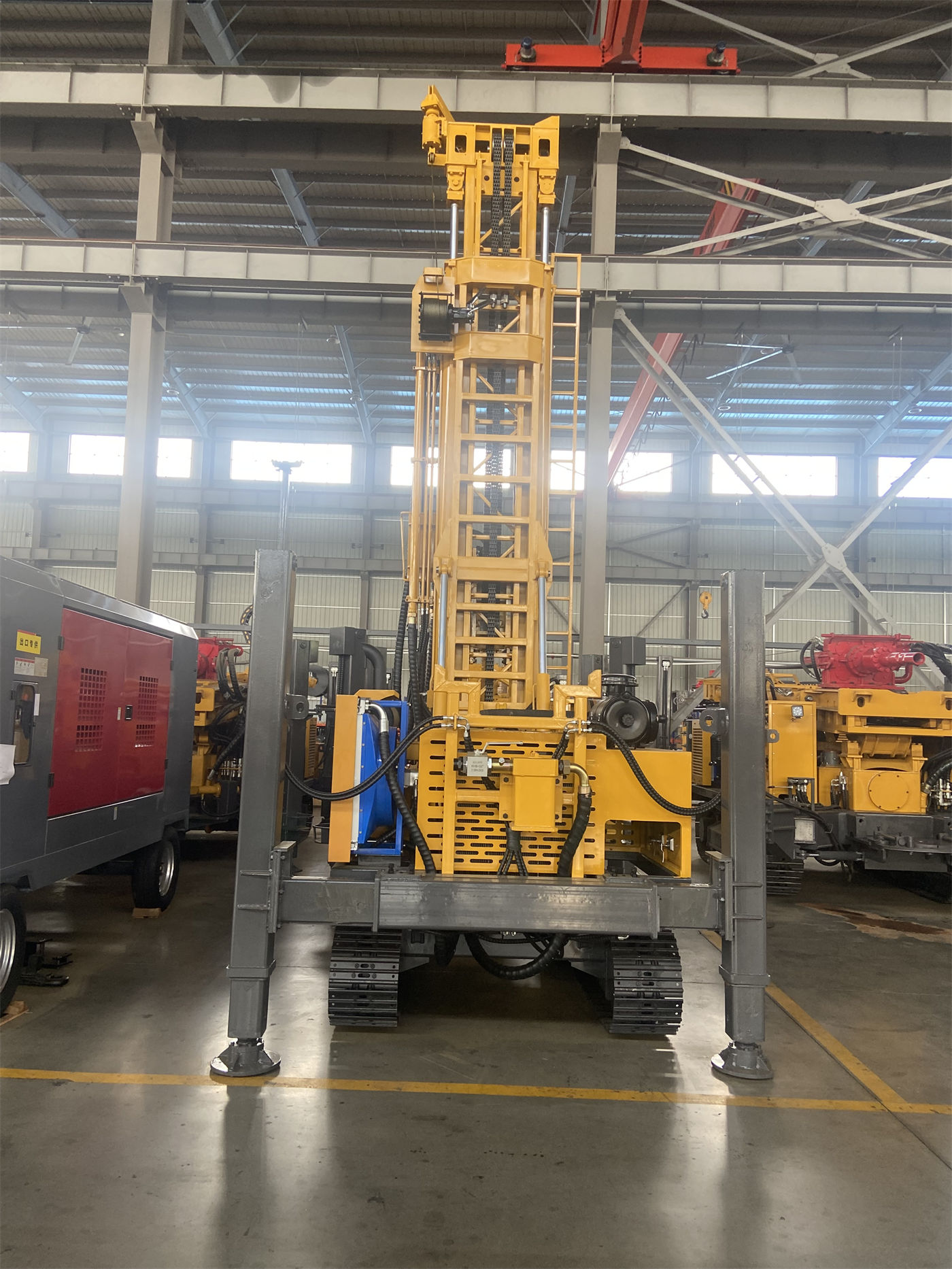

La WR1500S pertenece a la categoría de perforadoras de pozos de agua sobre orugas con torre telescópica de nivel 1500 m, compatible con tuberías de 9,6 m, fuerza de elevación de 80 T y par de rotación de 31000/15500 N·m. La gestión de sartas en perforación profunda no consiste únicamente en considerar la cifra de "profundidad de perforación de 1500 m", sino en verificar conjuntamente la fuerza de elevación, el par, las especificaciones de tubería, el diámetro del pozo, la resistencia dentro del pozo y la organización de la obra. Las condiciones clave que deben confirmarse con el fabricante antes de la compra incluyen: si el diámetro y la longitud de la tubería prevista son compatibles con el equipo, la combinación y el peso de las herramientas para cada diámetro de perforación, si la presión y el caudal del compresor de aire pueden satisfacer simultáneamente el martillo de fondo y la evacuación de detritos, y si el sitio y el transporte pueden soportar la máquina completa de 28 T y tuberías de 9,6 m.
Por qué la gestión de sartas en perforación profunda debe preceder a la negociación de precios
A medida que aumenta la profundidad del pozo, el peso propio de la sarta, la fricción con la pared del pozo, el peso de la entubación y los atascos localizados aumentan. La fuerza de elevación, el par, la presión axial y la velocidad de rotación determinan conjuntamente si el equipo puede completar las maniobras normales de introducción y extracción, la recuperación de herramientas y algunas operaciones con entubaciones de gran diámetro. Si estas condiciones no se confirman claramente durante la etapa de compra, es probable que, una vez que el equipo llegue al sitio, surja el problema de que "la profundidad nominal es suficiente, pero la combinación real no es compatible".
Cabe señalar que la profundidad máxima de perforación de 1500 m de la WR1500S es un valor nominal de capacidad del equipo. La profundidad real del pozo aún debe determinarse según las condiciones hidrogeológicas, el diámetro del pozo, la tubería, el compresor de aire y el diseño de terminación del pozo, y no se puede deducir directamente a partir de la profundidad nominal que todos los proyectos se completarán de una sola vez.
Primero confirmar la combinación de herramientas: tubería de 9,6 m y diámetro de 114/127 mm
La WR1500S admite tuberías de 9,6 m, con diámetros recomendados de 114 / 127 mm. Las tuberías largas pueden reducir el número de conexiones y desconexiones y el tiempo auxiliar en pozos profundos de nivel 1500 m, pero imponen mayores exigencias al espacio de operación en el sitio, a la organización del transporte de tuberías y a la capacidad de carga de la propia tubería.
Se recomienda verificar con el fabricante antes de la compra
- El método de estimación del peso total de la sarta al usar tuberías de 114 mm o 127 mm para la profundidad de pozo prevista y cada diámetro de perforación;
- La relación de acoplamiento entre la tubería de 9,6 m y la torre telescópica, la carrera del cabezal motriz y el mecanismo de conexión y desconexión de tuberías;
- El tipo de conexión de la tubería, las especificaciones de rosca y el alcance de suministro de herramientas auxiliares como elevadores y cuñas;
- Las tuberías de 9,6 m generalmente requieren transporte por separado, por lo que debe confirmarse también el plan de transporte y almacenamiento en el sitio.
Los datos no proporcionan una tabla específica de distribución de profundidad de perforación para diferentes diámetros de tubería, por lo que en este artículo no se puede convertir "cuántos metros puede alcanzar con seguridad una tubería de 127 mm". Este dato debe confirmarse específicamente con el fabricante en función de la formación y el diseño de terminación del pozo.
Qué pueden cubrir la fuerza de elevación de 80 T y la presión axial de 16 T
La WR1500S tiene una fuerza de elevación de 80 T, presión axial de 16 T, velocidad de elevación rápida de 28 m/min y velocidad de avance rápido de 44 m/min. La fuerza de elevación afecta principalmente el margen para las maniobras de introducción y extracción, la recuperación de herramientas y algunas operaciones con entubaciones de gran diámetro; la presión axial afecta la capacidad de avance. Ambas deben considerarse por separado, y no se debe equiparar "gran fuerza de elevación" con "poder extraer a la fuerza cualquier resistencia dentro del pozo".
Los datos advierten claramente que, ante resistencias anómalas, se debe dar prioridad a la limpieza del pozo, la extracción lenta y la evaluación del estado interior, en lugar de tirar directamente con la fuerza máxima de elevación. Durante la compra debe confirmarse:
- La definición de las condiciones nominales correspondientes a la fuerza de elevación de 80 T y los límites de uso seguro;
- El rango ajustable y la compatibilidad de avance de la presión axial de 16 T en diferentes diámetros de perforación y estratos rocosos;
- Para qué transporte de herramientas pueden utilizarse el cabrestante auxiliar grande de 5 T y el cabrestante auxiliar pequeño de 2,5 T, y cómo se definen la carga nominal de izaje y la distancia de seguridad.
Cómo verificar el par de doble condición de 31000/15500 N·m
La WR1500S tiene un par máximo de rotación de 31000 / 15500 N·m y una velocidad máxima de rotación de 70 / 140 r/min. La baja velocidad y alto par es más adecuada para diámetros grandes, roca dura y alta fricción, mientras que la velocidad más alta es adecuada para tramos estables con resistencia relativamente menor. En pozos profundos de nivel 1500 m, la marcha de par debe ajustarse dinámicamente según la carga de la sarta, la evacuación de detritos y el estado de las herramientas.
Durante la compra se puede pedir al fabricante que explique: dentro del rango de diámetro de 105–1000 mm, qué intervalos de diámetro dependen más de la marcha de 31000 N·m y qué tramos estables son adecuados para usar 15500 N·m con 140 r/min. Los datos no proporcionan valores de par recomendados para cada diámetro, por lo que este artículo no realiza cálculos.
Requisitos asociados de la sarta y el equipo auxiliar para diámetros de 105–1000 mm
La WR1500S tiene un diámetro de perforación de 105–1000 mm, y puede cubrir pozos de agua profundos convencionales, pozos de agua subterránea de gran diámetro, drenaje en zonas mineras y algunos pozos de ingeniería de gran tamaño. A mayor diámetro, mayores son los requisitos para el compresor de aire, las herramientas, la entubación, el par de rotación y la capacidad de elevación.
Antes de la compra debe confirmarse en qué intervalo se encuentra el diámetro objetivo del proyecto y verificar simultáneamente: las especificaciones de la entubación y el método de instalación, la compatibilidad entre la broca y el martillo de fondo, y si el canal de evacuación de detritos es suficiente. Si el diámetro se acerca a 1000 mm, no basta con considerar solo los parámetros de la perforadora, sino que también deben incluirse en la verificación el caudal del compresor de aire y la combinación de herramientas.
Condiciones de combinación de presión y caudal del compresor de aire
Al perforar con martillo de fondo DTH, la WR1500S recomienda una presión de trabajo de 1,65–8 MPa y un consumo de aire de 16–120 m³/min. Los proyectos de pozos profundos de nivel 1500 m y roca dura de gran diámetro exigen un alto caudal del compresor de aire; la presión y el caudal deben satisfacer simultáneamente las necesidades del martillo de fondo y la evacuación de detritos en el fondo del pozo, de lo contrario es fácil que se produzcan impactos insuficientes, dificultades de evacuación y acumulación de detritos.
Durante la compra debe confirmarse con el fabricante: la presión de aire y el consumo de aire correspondientes al modelo de martillo de fondo previsto, el plan de configuración del compresor de aire, las especificaciones de la manguera de alta presión y si es necesario calcular adicionalmente la pérdida de presión en la tubería en condiciones de pozo profundo. Los datos no proporcionan información sobre la pérdida de presión a diferentes profundidades, lo que forma parte del diseño del equipo auxiliar en el sitio.
Conexión y desconexión de tuberías y organización en el sitio
Las tuberías de 9,6 m reducen la frecuencia de conexión, pero también implican que cada tubo es más largo y pesado, lo que exige más para su manipulación y almacenamiento. La WR1500S está equipada con doble cabrestante auxiliar, que puede utilizarse para el transporte de martillos de fondo, tuberías, herramientas de entubación y accesorios generales, lo que ayuda a reducir la intensidad del trabajo manual.
- Confirmar si la ruta de transporte de tuberías, los soportes de almacenamiento y el equipo de izaje son compatibles con la longitud de la tubería de 9,6 m;
- Confirmar la relación entre el espacio de operación para conexión y desconexión de tuberías y la altura de trabajo de la torre telescópica;
- Confirmar si el sitio reserva áreas para el compresor de aire, el sistema de lodos, las herramientas y los materiales.
Diagnóstico de anomalías en el pozo y riesgos en perforación profunda
Las recomendaciones de construcción y mantenimiento proporcionadas por los datos incluyen: durante la perforación profunda, registrar continuamente el par, la presión de aire, la evacuación de detritos, el retorno de agua y la resistencia a la extracción; ante anomalías de tendencia, detener la máquina y analizar oportunamente. Después de entrar en el acuífero principal, el afloramiento de agua cambiará la evacuación de detritos y el estado de funcionamiento del martillo de fondo; debe registrarse la profundidad de la capa principal de salida de agua y ajustar el suministro de aire, la limpieza del pozo y el método de entubación según el caudal.
Al encontrar roca meteorizada, fisuras o zonas de falla fracturada, debe reducirse la velocidad de avance, reforzar la limpieza del pozo y utilizar entubación, espuma u otras medidas de estabilización según la situación real; si la evacuación de detritos disminuye continuamente o la resistencia a la extracción aumenta notablemente, debe detenerse la perforación y inspeccionar a tiempo. Si la capa de cobertura superior sufre reducción de diámetro o colapso, afectará directamente la construcción profunda posterior, por lo que en la etapa de apertura debe priorizarse el establecimiento de un pozo estable.
Condiciones de transporte de la máquina completa de 28 T y tuberías de 9,6 m
La WR1500S tiene un peso total de aproximadamente 28 T, dimensiones exteriores de aproximadamente 11,5 × 2,6 × 3,5 m, velocidad de desplazamiento de 3,5 km/h, ángulo máximo de ascenso de 21° y carrera de los estabilizadores hidráulicos de 1,7 m. El transporte entre regiones requiere confirmar de antemano la capacidad de carga de la plataforma, los límites de altura de las carreteras, la capacidad de carga de los puentes y el espacio de giro.
| Elemento a confirmar | Base de datos |
|---|---|
| Transporte de la máquina completa | Aproximadamente 28 T, 11,5 × 2,6 × 3,5 m |
| Transporte de tuberías | Las tuberías de 9,6 m generalmente requieren transporte por separado |
| Requisitos del sitio | Debe reservarse área para compresor de aire, sistema de lodos, herramientas y materiales |
Condiciones de aplicación y aspectos a confirmar por separado
La WR1500S está orientada a proyectos de perforación profunda de gran tamaño, como pozos de agua profundos, suministro de agua en zonas mineras, agua industrial, drenaje e investigación geotérmica. En proyectos de investigación geotérmica, además de la profundidad de perforación, deben considerarse la temperatura de la formación, el medio de circulación, el material de entubación y la estabilidad de la pared del pozo; en pozos formales de desarrollo geotérmico, las herramientas y el sistema de terminación deben configurarse según un diseño específico.
Este artículo se basa en la información de producto del sitio y no incluye casos de clientes específicos, registros de transacciones ni datos medidos. La eficiencia real de perforación, la profundidad y el efecto de terminación del pozo están sujetos a las condiciones del sitio; la eficiencia de perforación de referencia de 10–35 m/h pertenece al rango indicado en los datos y no puede tomarse directamente como compromiso de plazo del proyecto. Antes de la compra, se recomienda incluir cada una de las condiciones de gestión de sartas mencionadas en una lista de verificación técnica y solicitar al fabricante una respuesta por escrito basada en los datos hidrogeológicos del proyecto.
