WR600RC

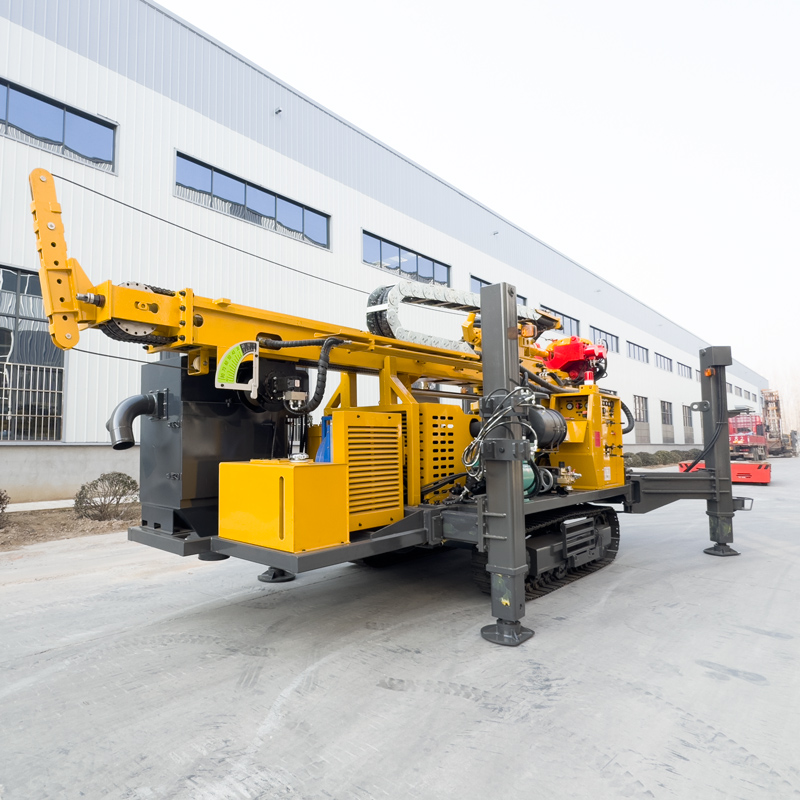

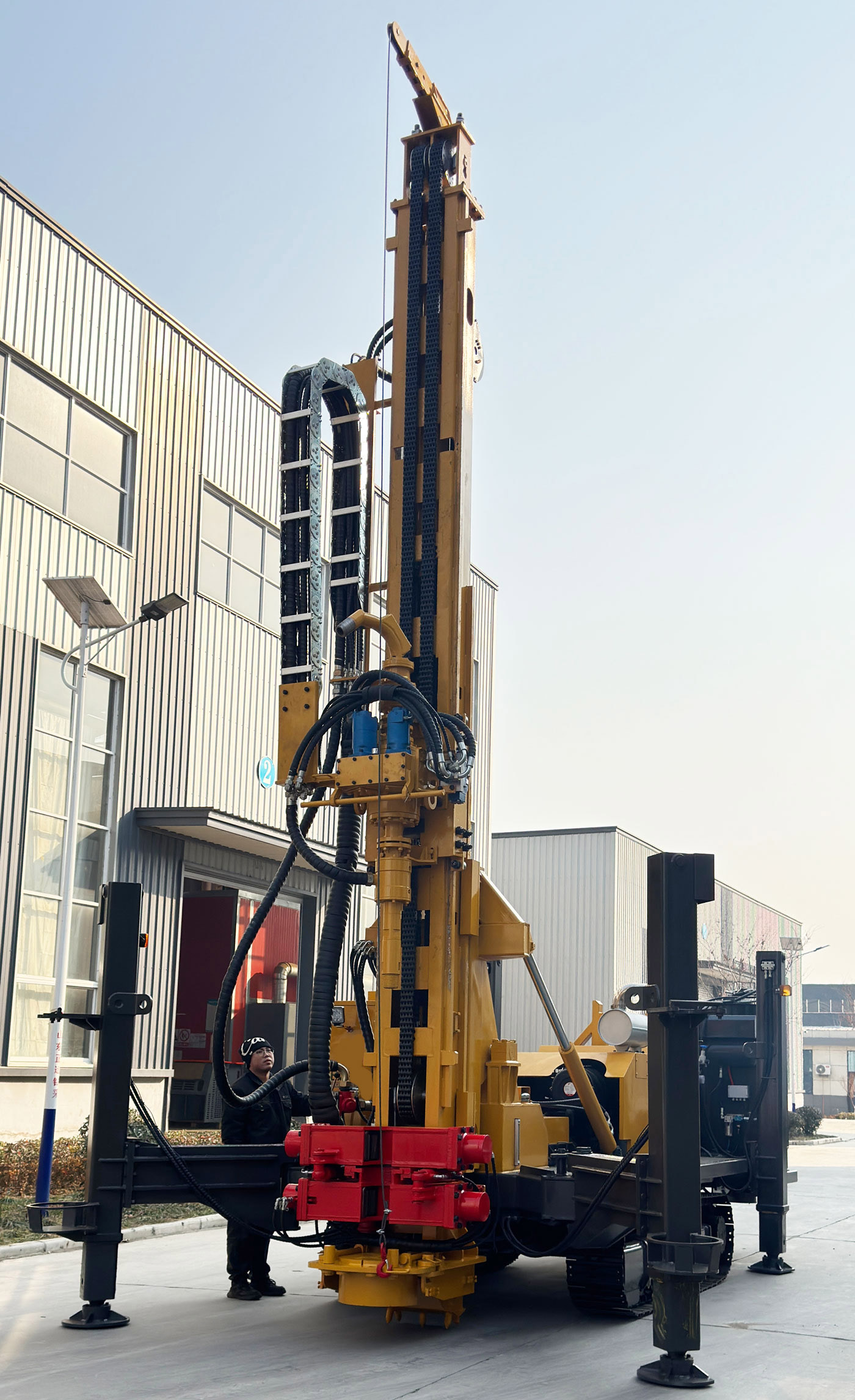

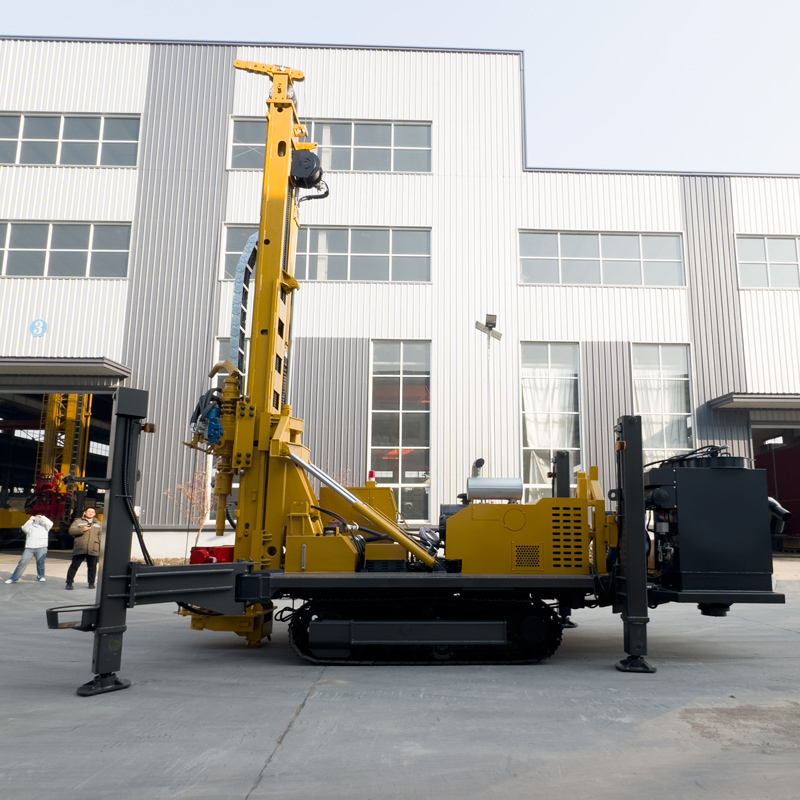

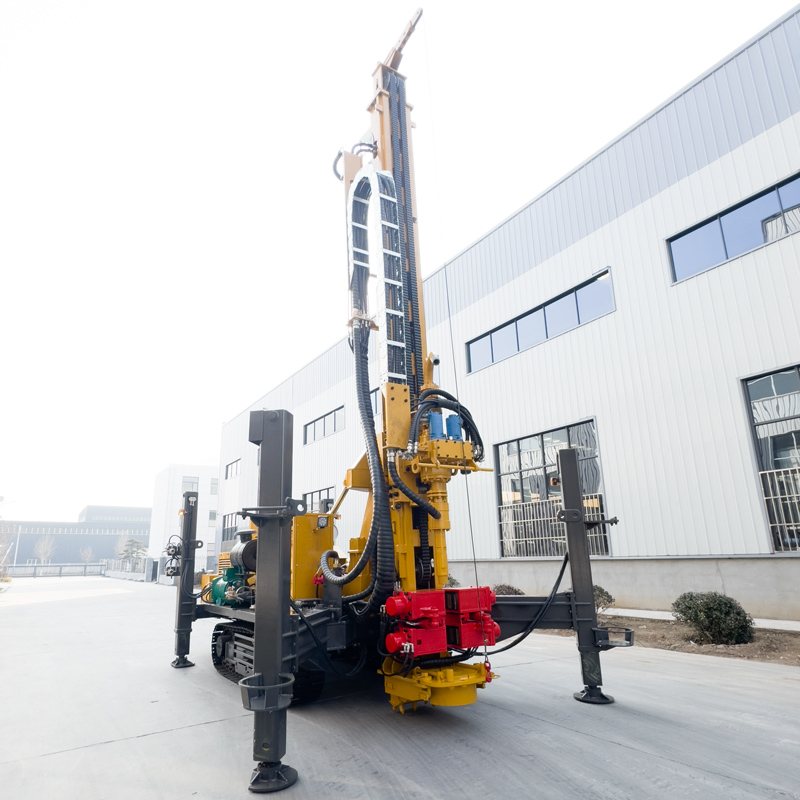

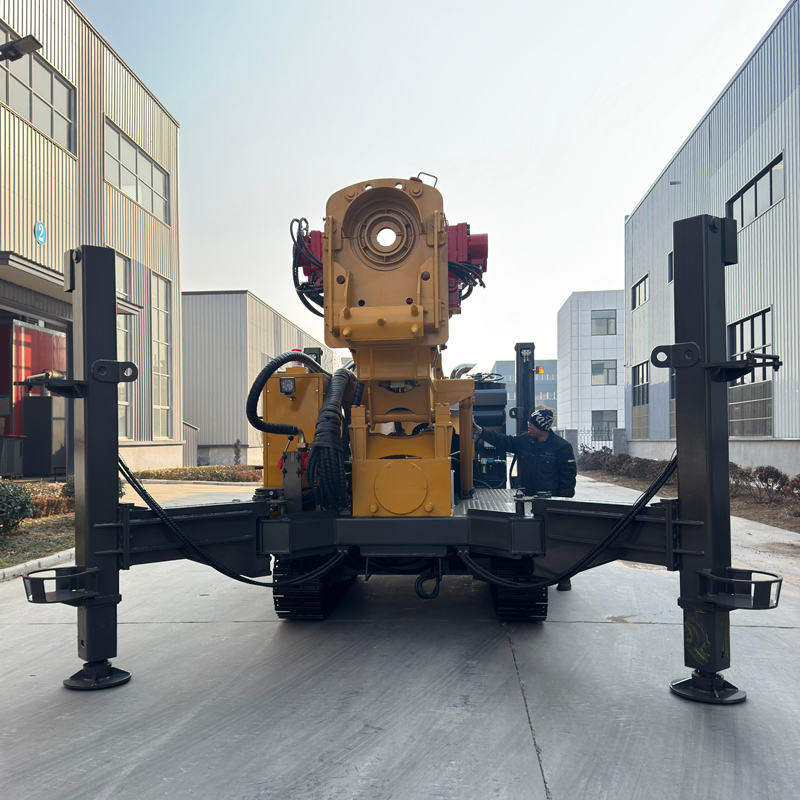

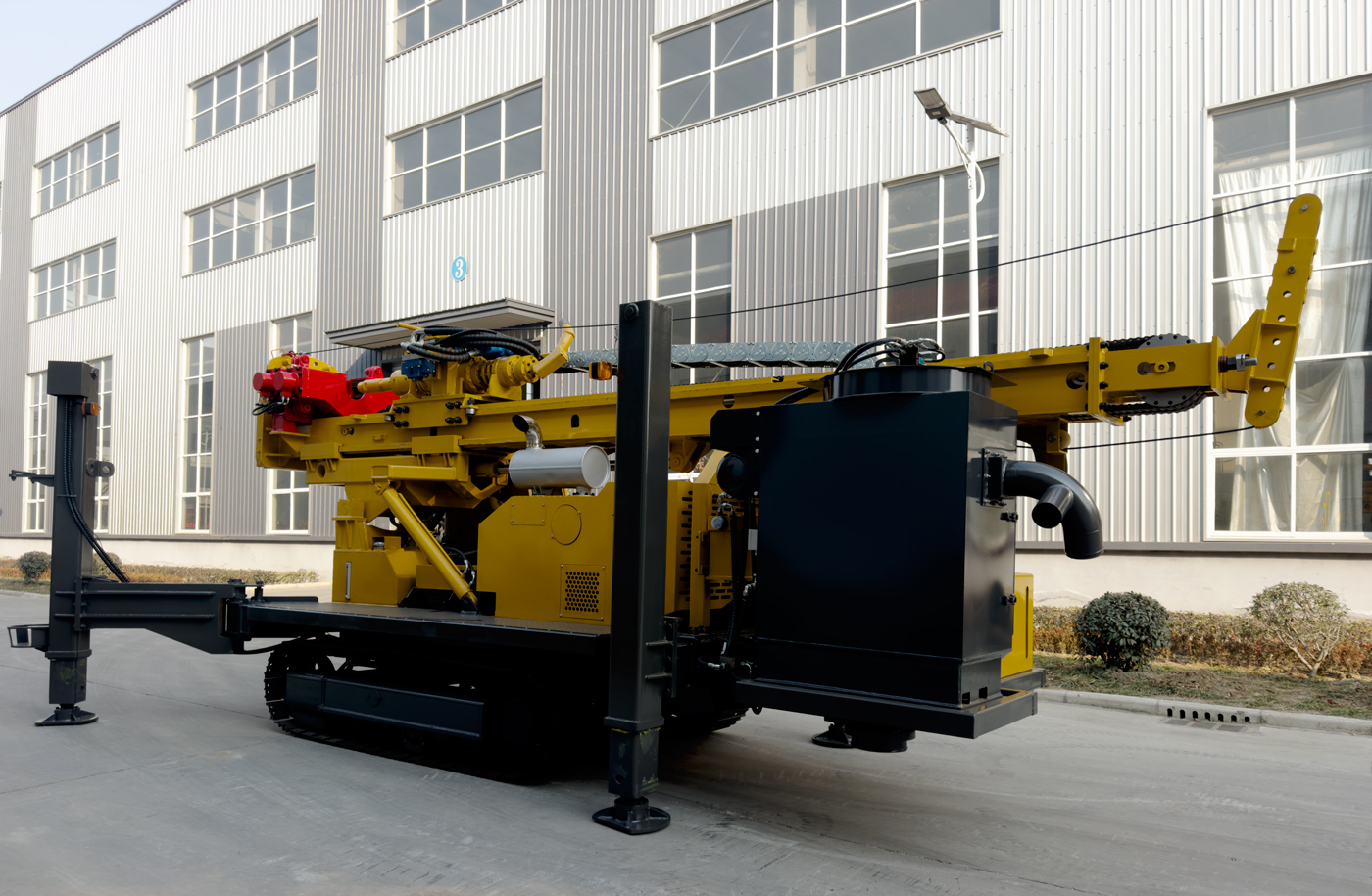

⛏️ WR600RC Perforadora RC sobre orugas de 600 metros

La WR600RC es una perforadora RC sobre orugas de servicio pesado orientada a exploración mineral más profunda, muestreo geológico y construcción de pozos de agua profundos. En comparación con los equipos RC de nivel 400 metros, mejora aún más la profundidad máxima de perforación, el diámetro, la fuerza de elevación, el par de rotación y los requisitos de compresor de aire, con una profundidad máxima de 600 m y un diámetro de perforación de 105–450 mm, adecuada para proyectos de pozos de profundidad media a profunda que requieren mayor cobertura de profundidad y mayor capacidad de manejo de la sarta de perforación.

🎯 La posición RC de 600 metros es más adecuada para verificar anomalías profundas

En la exploración mineral, después de confirmar anomalías someras, a menudo se necesita continuar rastreando la mineralización, la estructura y los cambios litológicos en profundidad. La WR600RC puede asumir pozos RC más profundos y, mediante el retorno continuo de detritos, obtener información geológica a diferentes profundidades, adecuada para investigar la extensión descendente del cuerpo mineral, verificar anomalías periféricas, investigar la ampliación de límites de la mina y el control geológico profundo.

🔄 El retorno de muestra por tubo interno de circulación inversa es el proceso central de este equipo

La perforación RC suele utilizar barras de doble pared; el aire comprimido desciende por el canal exterior de la barra, acciona el martillo RC y la broca en el fondo del pozo, y luego devuelve los detritos a la superficie por el canal interno. En comparación con el desecho por espacio anular externo convencional, la trayectoria de retorno por tubo interno es más concentrada, lo que ayuda a reducir el contacto de la muestra con diferentes tramos del pozo y mejora la operatividad del muestreo segmentado por profundidad.

🧪 Más adecuada para obtener rápidamente grandes cantidades de muestras de detritos

La WR600RC obtiene principalmente muestras de detritos, no testigos continuos completos. Para proyectos que necesitan establecer rápidamente numerosos puntos de control de perforación, el método RC puede retornar muestras simultáneamente durante la perforación, lo que facilita que el personal geológico en sitio registre cambios de litología, alteración y mineralización en intervalos fijos de avance, y luego envíe muestras representativas al laboratorio para análisis.

🥇 Investigación de anomalías profundas y mineralización periférica en proyectos de oro

En proyectos de oro, la WR600RC puede utilizarse para verificar mineralización bajo capas de cobertura, rastrear zonas estructurales, expandir la periferia del cuerpo mineral e investigar anomalías profundas. La profundidad de 600 metros puede cubrir un rango vertical mayor que los pozos someros y medios convencionales, especialmente adecuada para proyectos que ya cuentan con cierta información de mineralización somera y necesitan verificar rápidamente hacia profundidad.

🟠 Muestreo RC profundo en cobre, hierro y litio

En la investigación de cobre, hierro, litio y otros minerales, las muestras profundas de detritos pueden usarse para determinar cambios litológicos, zonación de alteración y tendencias de mineralización. Para proyectos de gran área, primero se pueden establecer controles profundos rápidamente mediante perforación RC y luego disponer pozos de testigo en áreas de anomalía clave, mejorando la eficiencia general de exploración y la utilización de recursos de perforación.

📏 Profundidad de 600 metros y rango de diámetro de 105–450 mm

La profundidad máxima de 600 m y el diámetro de perforación de 105–450 mm permiten que la WR600RC no solo asuma pozos de exploración mineral, sino también pozos de agua profundos de gran diámetro y algunos proyectos de drenaje en zonas mineras. La profundidad real se verá afectada por el diámetro, las barras, el compresor de aire, la formación rocosa, la desviación del pozo y el desgaste de las herramientas, por lo que 600 m debe considerarse una capacidad de referencia bajo configuración típica.

📐 Ángulos de trabajo de 45° / 90° adecuados para diferentes objetivos

El equipo admite ángulos de trabajo de 45° y 90°. Los 90° pueden usarse para exploración vertical convencional y construcción de pozos de agua, mientras que los 45° son más adecuados para atravesar oblicuamente cuerpos minerales inclinados, vetas y zonas de falla. En exploración mineral, un ángulo de perforación razonable suele ser más importante que simplemente aumentar la profundidad, y debe determinarse según la actitud del cuerpo mineral y el diseño de exploración.

💪 Fuerza de elevación de 29 T para el manejo de sarta de 600 metros

La WR600RC tiene una fuerza de elevación de 29 T. A medida que aumenta la profundidad, el peso propio de las barras RC de doble pared y la fricción de la pared del pozo aumentan notablemente; una mayor capacidad de elevación favorece las maniobras normales de bajada y extracción, la recuperación de herramientas y parte del manejo de entubado. Si la resistencia al extraer la sarta es anormalmente continua, se debe priorizar el tratamiento mediante limpieza del pozo y evaluación del estado interno, y no se recomienda usar directamente la fuerza máxima de elevación para forzar.

🔄 Par de rotación dual de 12000 / 6000 N·m

El sistema de rotación tiene un par máximo de 12000 / 6000 N·m, correspondiente a velocidades máximas de rotación de 75 / 150 r/min. La baja velocidad y alto par son adecuados para diámetros grandes, roca dura y tramos de alta carga, mientras que la marcha alta es adecuada para formaciones estables con menor resistencia. En perforación RC se debe prestar atención simultánea a la rotación, el impacto y el estado de retorno de muestra, manteniendo la coordinación entre los tres.

💨 Presión de trabajo de 1.6–6 MPa adecuada para condiciones RC de pozos medios y profundos

La presión de trabajo recomendada es de 1.6–6 MPa y el consumo de aire de 16–75 m³/min. La perforación RC de 600 metros no solo necesita accionar las herramientas de fondo, sino también devolver los detritos a la superficie a larga distancia, por lo que la presión y el caudal del compresor de aire son muy críticos. Cuando aumentan la profundidad, el diámetro, la altitud y la dureza de la roca, normalmente también aumenta el caudal efectivo requerido.

🧹 La continuidad del retorno de muestra afecta directamente el juicio geológico

Durante el muestreo RC, se debe observar continuamente el volumen de retorno, el tamaño de partícula, el color y los cambios de humedad. Si hay una disminución repentina de muestra, retraso en el retorno o contaminación cruzada evidente, se deben revisar los sellos de las barras, el canal de retorno, la salida del compresor y si hay fugas de aire en el pozo. Los datos RC de alta calidad dependen de un retorno estable, no solo de la capacidad de avance de la perforadora.

🏷️ La numeración de muestras y el registro de profundidad deben sincronizarse

En sitio se deben recolectar muestras en intervalos fijos de avance y registrar el número de pozo, número de muestra, profundidad inicial y final, y situaciones anómalas. Para muestras minerales enviadas a laboratorio, también se deben establecer duplicados, estándares y blancos según el sistema de control de calidad del proyecto. La perforadora se encarga de obtener las muestras; la calidad final de los datos también depende de la gestión del muestreo.

💎 En roca dura se puede usar tanto RC como DTH

La información indica que la WR600RC admite perforación RC y perforación convencional con martillo DTH. Para formaciones relativamente intactas como granito, caliza y arenisca, se puede decidir usar RC o DTH común según se necesiten muestras geológicas. En roca dura se debe asegurar la lubricación del martillo, el estado de la broca y la evacuación fluida de detritos en el fondo.

🌧️ En capas de cobertura sueltas se puede cambiar a rotación con lodo

Las capas de suelo, arena, grava y otras coberturas sueltas no siempre son adecuadas para perforación RC directa con alta presión de aire. El equipo admite rotación con lodo, lo que permite estabilizar y formar primero el tramo superior del pozo y, tras entrar en roca estable, cambiar a RC o DTH, mejorando la confiabilidad general de la perforación.

🧱 En zonas fracturadas y formaciones con fisuras se debe controlar el avance y las fugas de aire

Las zonas de falla fracturadas pueden causar desprendimientos de pared, fugas de aire y retorno anómalo de muestra. Al entrar en estos tramos se debe reducir el avance excesivo, mantener la limpieza continua del pozo y observar los cambios de presión de aire. En caso de fugas graves, se deben combinar espuma, entubado u otros métodos para evitar una caída notable en la capacidad de retorno.

💧 También adecuada para pozos de agua profundos y desarrollo de agua subterránea en zonas mineras

Además de la exploración mineral, la WR600RC también puede usarse para construcción de pozos de agua profundos. Riego agrícola, suministro de agua en zonas mineras, agua industrial e investigación de aguas subterráneas pueden elegir DTH común o perforación con lodo según la formación. En proyectos de pozos de agua, el enfoque está en la pared del pozo, el diámetro, el acuífero y la estructura de terminación, diferente del enfoque de los proyectos de muestreo RC mineral.

🌊 Aplicación en drenaje de zonas mineras y drenaje de ingeniería

La profundidad de 600 metros y el amplio rango de diámetros también dotan al equipo de cierta capacidad para pozos de drenaje. El drenaje en zonas mineras y de ingeniería requiere diseñar la ubicación, separación, diámetro y caudal de bombeo según las condiciones hidrogeológicas; la perforadora solo realiza la perforación y no sustituye un diseño completo de drenaje.

⚡ Motor Cummins de 132 kW con reserva de potencia para servicio pesado

La WR600RC utiliza un motor Cummins de 132 kW, que proporciona potencia a la rotación, el avance, el desplazamiento sobre orugas y los sistemas hidráulicos auxiliares. Los proyectos RC normalmente también requieren compresores de aire grandes y sistemas de muestreo, por lo que en sitio se deben planificar con antelación el combustible, la ubicación de los equipos y el espacio de mantenimiento, evitando interferencias entre equipos.

🚜 Desplazamiento sobre orugas de 3.5 km/h mejora la eficiencia de traslado en zonas mineras

La velocidad de desplazamiento del equipo es de aproximadamente 3.5 km/h y el ángulo máximo de ascenso de referencia es de 21°. El chasis de orugas es adecuado para caminos de grava en zonas mineras, plataformas de exploración de campo y terrenos generalmente irregulares. Dado que el peso total es de aproximadamente 12.5 T, antes de un traslado real se debe confirmar la capacidad portante del camino, la pendiente y la estabilidad del sitio.

🦵 Carrera de patas de 1.7 m adecuada para nivelar plataformas complejas

La carrera de las patas es de 1.7 m, útil para nivelar y estabilizar el equipo. Al realizar pozos inclinados de 45° o perforación de alto par, la dirección de las fuerzas sobre el equipo es más compleja, por lo que las patas, la capacidad portante del suelo y el estado horizontal de la máquina afectan directamente el control de la dirección del pozo y la seguridad de la operación.

🧵 Fuerza de elevación del cabrestante de 2.5 T para manejo de herramientas y accesorios

La fuerza de elevación del cabrestante es de 2.5 T, útil para manejar martillos RC, barras, herramientas de entubado y otros accesorios en sitio. En proyectos de pozos profundos las herramientas son más pesadas; el uso razonable del cabrestante puede reducir la intensidad del trabajo manual, pero se debe controlar la carga nominal y asegurar que el personal se mantenga alejado de cargas suspendidas y de la dirección de tensión del cable de acero.

📦 Peso total de 12.5 T requiere planificación completa de transporte y sitio

El peso total es de aproximadamente 12.5 T y las dimensiones exteriores de aproximadamente 7 × 2.1 × 2.9 m. Los proyectos RC minerales también requieren compresor de aire, mangueras de retorno de muestra, dispositivos de muestreo y área de muestras, por lo que se debe planificar con antelación el tamaño de la plataforma de perforación para garantizar distancias de seguridad y pasillos de operación suficientes entre equipos.

🏜️ En zonas mineras áridas y remotas se destacan más las ventajas de la perforación neumática

La perforación RC y DTH depende principalmente del aire comprimido para impacto, evacuación y retorno de muestra; en formaciones adecuadas depende menos de grandes cantidades de lodo y agua, por lo que es más adecuada para zonas mineras con escasez de agua, desiertos y áreas remotas. Si la capa superior suelta es gruesa, aún puede requerir lodo o entubado auxiliar.

⚠️ Precauciones en operación RC y gestión de muestras

Antes de iniciar labores cada día se deben revisar los sellos de las barras de doble pared, las mangueras de alta presión, la cabeza rotatoria, el motor, el sistema hidráulico y el canal de retorno; durante la operación, observar continuamente la continuidad del retorno y su correspondencia con la profundidad; al finalizar, limpiar el tubo interno de las barras y las líneas de retorno para evitar que detritos residuales contaminen el siguiente pozo o intervalo de muestreo.

Debido a diferencias en las condiciones geológicas reales, las herramientas de fondo, el ángulo de perforación y los métodos de operación, la eficiencia final de perforación, la profundidad, la recuperación de muestras y el resultado de terminación deben basarse en las condiciones reales del sitio.

📊 Parámetros técnicos principales
