WR500RC-CS3

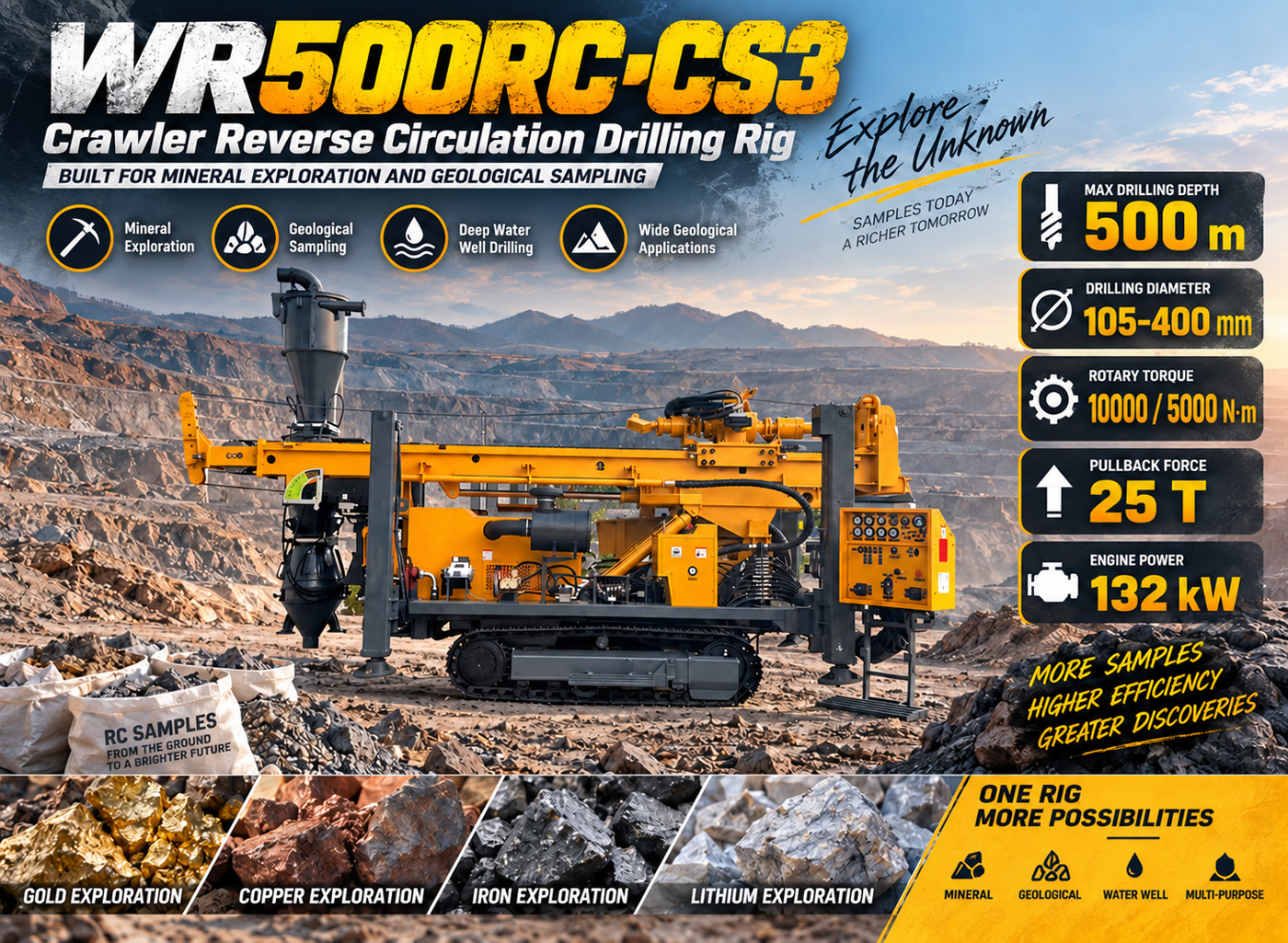

⛏️ WR500RC-CS3 Perforadora de circulación inversa sobre orugas de 500 m

La WR500RC-CS3 es una perforadora de circulación inversa sobre orugas de 500 m diseñada principalmente para exploración minera y muestreo rápido en sitio. En comparación con las perforadoras RC convencionales, la principal diferencia de este equipo es la integración del sistema de muestreo ciclónico tres en uno, que concentra el retorno de detritos, la separación ciclónica, el fraccionamiento de muestras y la recolección de muestras en un solo flujo de trabajo, reduciendo las operaciones repetitivas de transferencia en superficie y fraccionamiento manual, y resultando más adecuada para tareas de muestreo continuo en sondeos de exploración y grandes volúmenes de muestras.

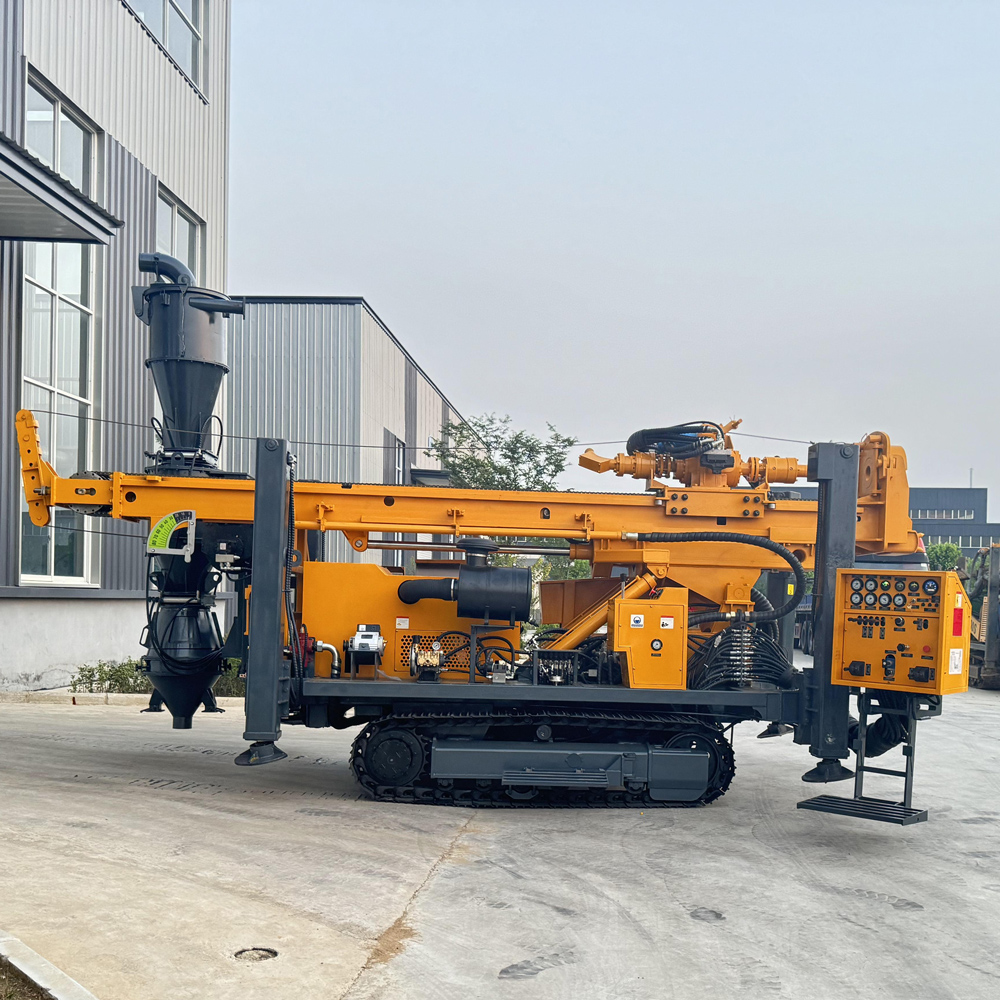

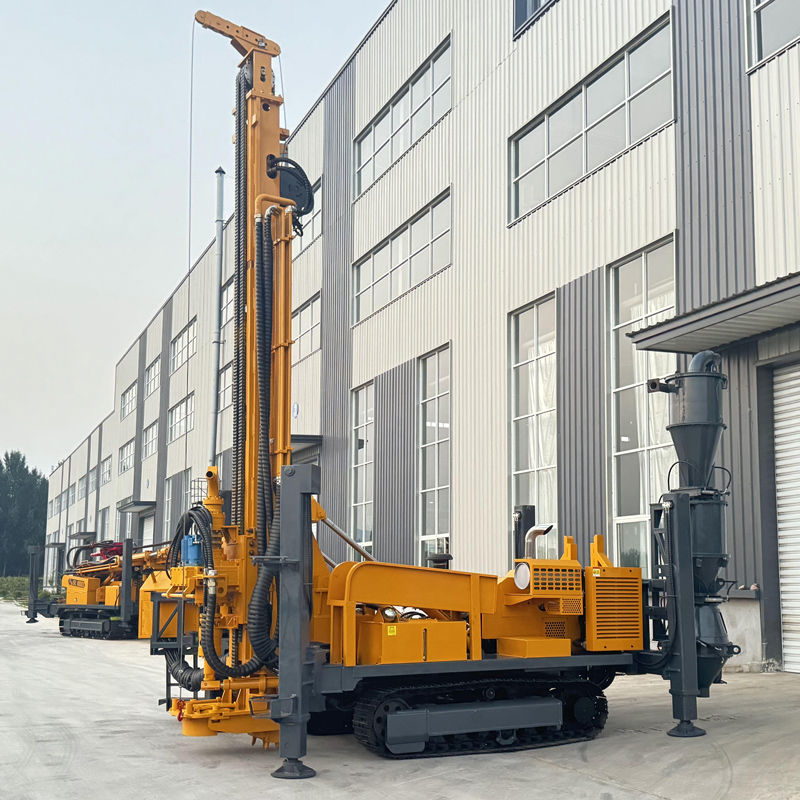

🌀 El sistema de muestreo ciclónico CS3 tres en uno es el núcleo de este equipo

El sistema CS3 integra la separación ciclónica, el fraccionamiento representativo y la recolección de muestras en un solo dispositivo. Los detritos generados durante la perforación retornan a la superficie a través del tubo interior de la tubería RC de doble pared y entran directamente al sistema ciclónico, donde se separan las partículas sólidas del flujo de aire de alta velocidad, y luego pasan por el mecanismo de fraccionamiento para obtener muestras utilizables para registro geológico y análisis. Para proyectos de exploración minera que requieren un muestreo estricto por profundidad, este proceso integrado reduce los pasos intermedios.

🔄 El retorno de muestras por el tubo interior de circulación inversa reduce el riesgo de mezcla entre tramos

La perforación de circulación inversa utiliza una tubería de doble pared para establecer un canal independiente de retorno de muestras; los detritos retornan principalmente por el interior de la tubería, en lugar de ascender por el espacio anular exterior. Esto acorta la trayectoria de contacto de la muestra con otras formaciones de la pared del pozo y ayuda a reducir la probabilidad de mezcla de detritos de diferentes profundidades. La representatividad final de la muestra sigue dependiendo de la limpieza del pozo, la conexión de tuberías, la estabilidad del retorno y la gestión del muestreo en sitio.

🧪 Perforación, fraccionamiento y embolsado pueden conectarse de forma continua

La WR500RC-CS3 es adecuada para el muestreo continuo por intervalos de avance fijos. Cada bolsa de muestra puede etiquetarse con el número de sondeo, profundidad inicial y final, fecha y número de muestra, lo que facilita el envío posterior a laboratorio, el archivo y la trazabilidad. Para equipos de exploración que necesitan procesar grandes cantidades de muestras en un día, el sistema tres en uno reduce el trasvase manual, el refraccionamiento y la manipulación múltiple, mejorando la eficiencia organizativa en sitio.

🥇 Exploración de oro: adecuada para verificar rápidamente anomalías en grandes áreas

Las etapas de prospección y búsqueda periférica de oro a menudo requieren numerosos sondeos para verificar anomalías superficiales, mineralización bajo cobertura y extensión de zonas estructurales. La WR500RC-CS3 puede obtener rápidamente muestras de detritos segmentadas por profundidad para observar color, alteración, sulfuros y cambios en la mineralización, y luego seleccionar zonas objetivo mediante análisis de laboratorio. En zonas de anomalías de alto valor, se puede recurrir posteriormente a la perforación con testigo para obtener testigos completos.

🟠 Investigación rápida de detritos en proyectos de cobre, hierro y litio

Los proyectos de cobre, hierro, litio y otros minerales también pueden utilizar muestras RC para determinar rápidamente las tendencias estratigráficas y de mineralización. La profundidad de perforación de 500 m permite cubrir un mayor rango vertical, especialmente adecuada para áreas con cobertura gruesa o cuerpos mineralizados profundos. En grandes áreas de exploración, primero se establecen más puntos de control con perforación RC y luego se realiza un testigo detallado en las zonas clave, una combinación común.

📏 La profundidad de 500 m amplía el alcance de investigación de cuerpos minerales y aguas subterráneas

La profundidad máxima de perforación de 500 m y el diámetro de perforación de 105–400 mm permiten que la WR500RC-CS3 pueda realizar tanto exploración minera de profundidad media como pozos de agua profundos y proyectos generales de aguas subterráneas. Los diferentes usos requieren distintos equipos y métodos de perforación: los sondeos de exploración se centran más en la calidad del retorno de muestras y la gestión del fraccionamiento, mientras que los pozos de agua se centran más en la estabilidad de la pared, la estructura de terminación y los acuíferos.

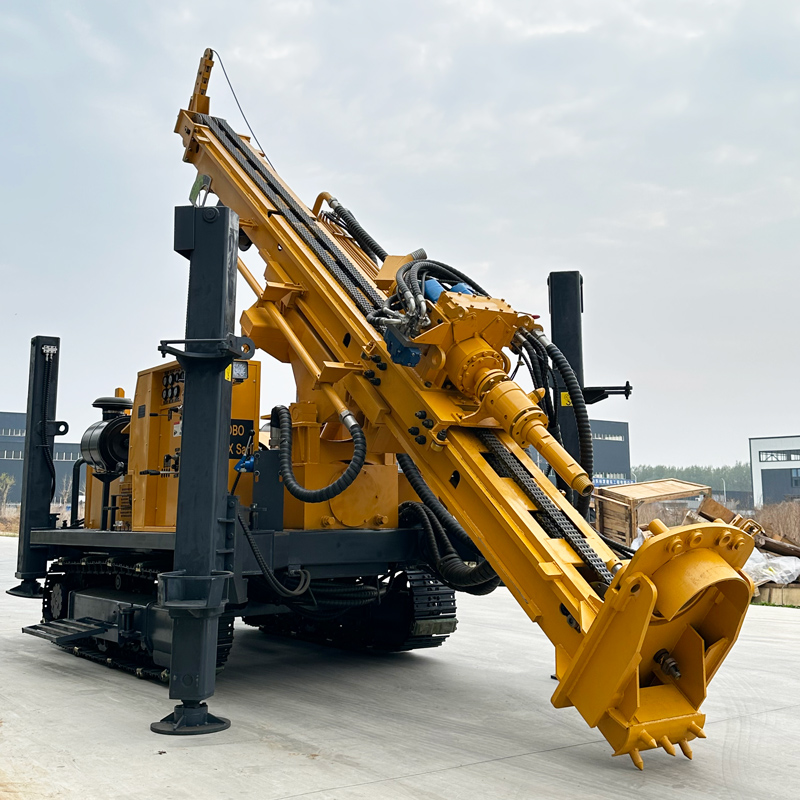

📐 Ángulos de trabajo de 45° / 90° facilitan el control de objetivos inclinados

El equipo admite ángulos de trabajo de 45° y 90°. Para cuerpos mineralizados inclinados, vetas y zonas de falla, se puede mejorar el ángulo de intersección con perforación inclinada a 45°; para pozos de agua generales, investigación de cobertura y exploración vertical convencional, se puede utilizar 90°. Antes de iniciar la perforación, se debe determinar el ángulo según el perfil geológico, la actitud del cuerpo mineralizado y las condiciones del sitio.

💪 Fuerza de elevación de 25 T adecuada para manejo de sarta de 500 m

Fuerza de elevación de 25 T, fuerza de empuje de 7 T. A profundidades de 500 m, el peso propio de la tubería y la fricción de la pared son mayores que en modelos de 400 m; una mayor capacidad de elevación ayuda a las maniobras normales de extracción e inserción, al manejo de tubería RC y a algunas operaciones de entubado. Si se produce una resistencia anormal al extraer, primero se debe resolver mediante limpieza del pozo y ajuste del proceso, no se recomienda depender directamente de la fuerza máxima de elevación para forzar la sarta.

🔄 Torque de rotación dual de 10000 / 5000 N·m

Torque máximo de rotación de 10000 / 5000 N·m, correspondiente a velocidades máximas de rotación de 75 / 150 r/min. La condición de alto torque es más adecuada para diámetros mayores y perforación con alta carga; la condición de mayor velocidad es adecuada para tramos con menor resistencia. En la perforación RC se debe prestar atención simultánea a la carga de rotación, el impacto del martillo de fondo y el estado del retorno de muestras, para garantizar una perforación y recuperación de muestras estables.

💨 Rango de presión de aire de 1.6–6 MPa adecuado para perforación neumática de mayor carga

La presión de trabajo recomendada según los datos es de 1.6–6 MPa, con un consumo de aire recomendado de 16–55 m³/min. Para la perforación RC de 500 m, el compresor no solo debe accionar el martillo de fondo, sino también transportar los detritos desde el tubo interior hasta la superficie a alta velocidad, por lo que tanto la presión como el caudal son críticos. La selección real debe combinarse con el diámetro del pozo, las especificaciones del martillo RC, la altitud y la dureza de la roca.

🧹 Se debe monitorear continuamente el volumen de retorno y la limpieza de la muestra

Durante el muestreo de circulación inversa, el personal geológico debe observar continuamente el volumen de retorno, el tamaño de partícula, el color, la humedad y la posible contaminación cruzada. Si se reanuda la perforación después de conectar tuberías, limpiar el pozo o detener la perforación, se deben manejar las muestras de transición según el protocolo de muestreo en sitio, evitando mezclar detritos residuales del tramo anterior con muestras de la siguiente profundidad.

🏷️ El marcado de profundidad y la numeración de muestras determinan la trazabilidad de los datos posteriores

El sistema de muestreo tres en uno puede mejorar la eficiencia del fraccionamiento, pero la gestión de muestras aún requiere estandarización. Cada bolsa de muestra debe indicar claramente el número de sondeo, número de muestra, profundidad inicial y final y fecha; los registros de campo deben corresponder uno a uno con las bolsas. Para muestras minerales que se enviarán a laboratorio, también se deben establecer muestras duplicadas, blancas y estándar según los requisitos de control de calidad del proyecto.

🚜 Chasis de orugas adecuado para minas y plataformas de exploración remotas

La velocidad de desplazamiento del equipo es de aproximadamente 2.5 km/h, con un ángulo máximo de ascenso de referencia de 21°, adecuado para caminos de grava en minas, sitios de exploración de campo y terrenos irregulares generales. Dado que el peso total es de aproximadamente 12 T, antes de trasladar el equipo entre puntos de perforación se debe confirmar la capacidad de carga del camino, el área de la plataforma y la seguridad de los taludes; no se debe juzgar directamente según las condiciones de paso de equipos pequeños sobre orugas.

⚡ La potencia Cummins de 132 kW proporciona una gran reserva para el sistema RC

La WR500RC-CS3 está equipada con un motor Cummins de 132 kW, que proporciona potencia para la rotación, el avance, el desplazamiento sobre orugas y las acciones hidráulicas auxiliares. Los proyectos de circulación inversa suelen requerir también un gran compresor de aire y equipos de muestreo en el sitio, por lo que se debe planificar con antelación el suministro de combustible, la ubicación de los equipos y el espacio de mantenimiento, evitando la congestión de los accesos.

🧱 Las zonas fracturadas y las formaciones con fisuras pueden afectar la correspondencia de profundidad de las muestras

En zonas de falla fracturada, brechas y formaciones con fisuras desarrolladas, los desprendimientos de la pared del pozo pueden permanecer temporalmente en el interior y luego retornar de forma concentrada, afectando la correspondencia entre muestra y profundidad. Los operadores deben controlar la velocidad de avance y mantener un suministro de aire estable; el personal geológico debe aumentar los registros en los tramos anómalos y, si es necesario, marcar por separado la calidad de la muestra.

🌧️ En coberturas sueltas se puede combinar con perforación con lodo

Las capas superiores de suelo, arcilla, arena y grava no siempre son adecuadas para la perforación neumática RC directa. Los datos indican que este modelo también admite perforación rotativa con lodo, por lo que se pueden estabilizar primero los tramos superiores con lodo y entubado, y luego cambiar a circulación inversa o DTH al entrar en roca, mejorando la estabilidad del pozo.

💧 También se puede utilizar para pozos de agua profundos en agricultura, industria y minería

Además de la exploración minera, la WR500RC-CS3 también se puede utilizar, según la configuración, para riego agrícola, suministro industrial, suministro en minas y desarrollo de aguas subterráneas. Los proyectos de pozos de agua no necesariamente requieren activar el sistema de muestreo tres en uno completo; se debe seleccionar el método de perforación y los accesorios según el objetivo de terminación del pozo, evitando procesos innecesarios en sitio.

🧵 Cabrestante auxiliar de 1.5 T para manipulación de tuberías y accesorios de muestreo

El pequeño cabrestante auxiliar tiene una fuerza de elevación de 1.5 T, y puede utilizarse para manipular martillos RC, tuberías, mangueras de muestreo y otras herramientas auxiliares. Cerca del sistema de muestreo ciclónico tres en uno normalmente también se deben disponer bolsas de muestra y áreas de operación; durante el izado se debe evitar que las cargas suspendidas entren en la zona de trabajo del personal de muestreo.

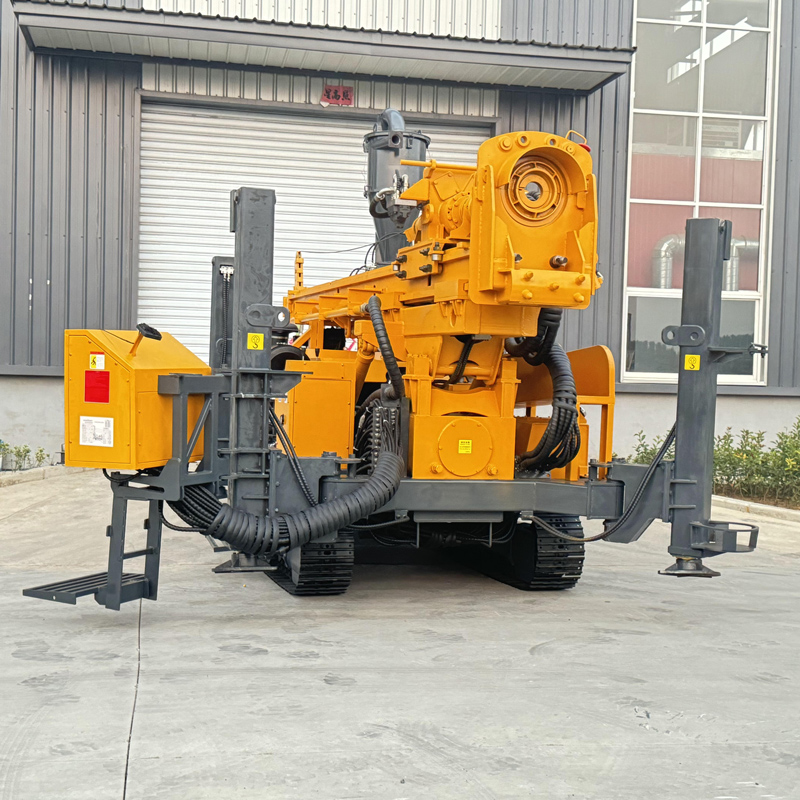

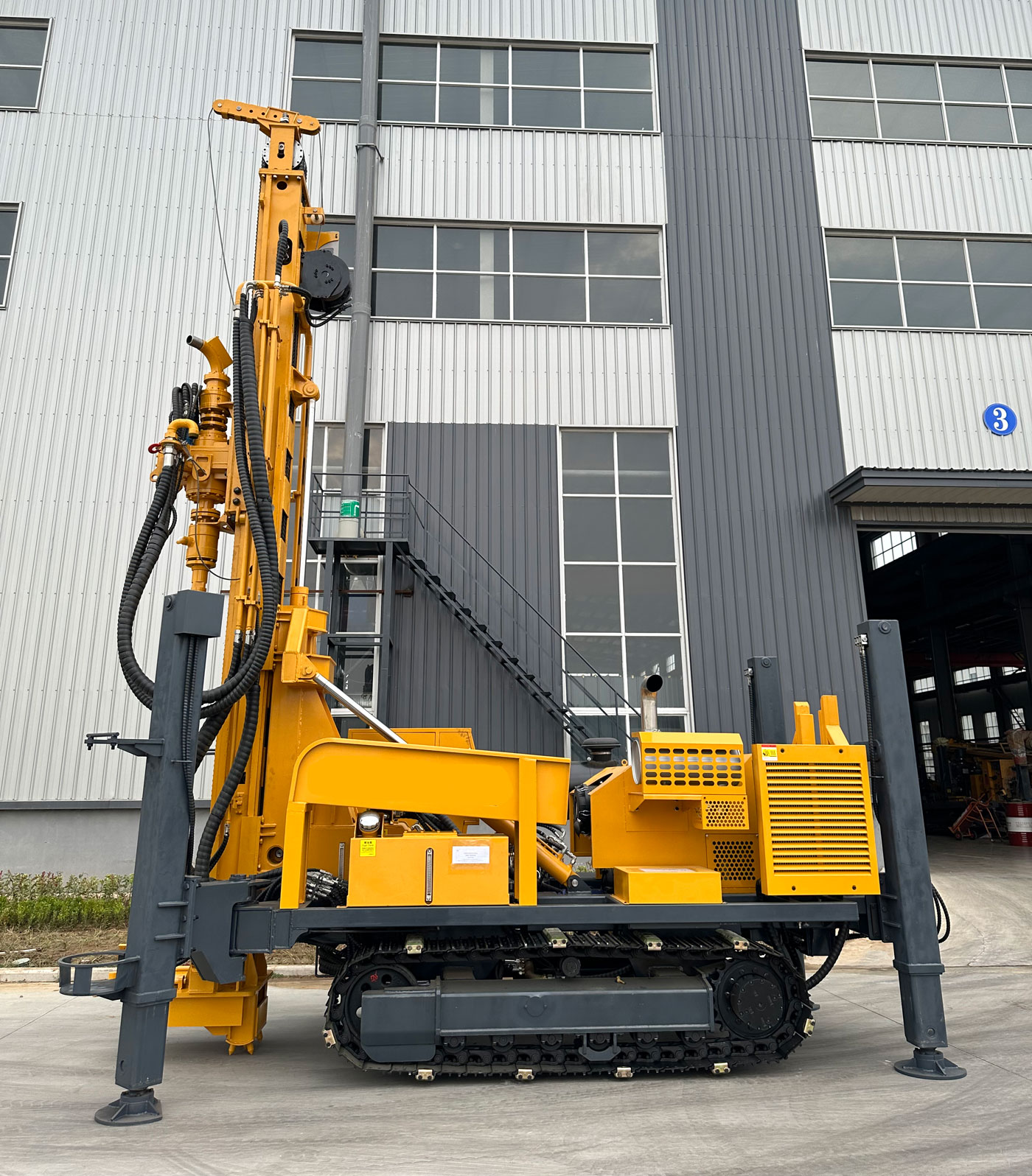

🦵 Patas hidráulicas de 1.6 m garantizan estabilidad en operaciones de alto torque

Las patas hidráulicas tienen una carrera de 1.6 m, lo que ayuda a nivelar y estabilizar el equipo. Especialmente en perforación inclinada a 45° y perforación RC de alto torque, las direcciones de fuerza son más complejas, y las patas y las condiciones de soporte del terreno afectan directamente la estabilidad del equipo y el control de la dirección del pozo.

📦 El peso total de 12 T requiere una planificación de sitio más completa

El peso total es de aproximadamente 12 T y las dimensiones exteriores son de aproximadamente 7 × 2.1 × 2.9 m. Los proyectos RC, además de la perforadora, suelen requerir compresor, ciclón, dispositivo de fraccionamiento, bolsas de muestra y vehículos de transporte, por lo que se debe diseñar con antelación el área de la plataforma de perforación y la disposición de los equipos, garantizando el flujo suave de las tuberías de retorno y la seguridad de los pasillos para el personal.

🧰 Opcionales: bomba de lodo, bomba centrífuga, generador y bomba de espuma

Según la formación y el método de perforación, se pueden equipar opcionalmente bomba de lodo, bomba centrífuga, generador y bomba de espuma. Los proyectos con muchas capas sueltas valoran más el sistema de lodo; los proyectos de roca dura y RC dependen más del compresor y las herramientas neumáticas; las formaciones con grandes pérdidas de aire pueden requerir asistencia de espuma. La configuración debe combinarse en torno a las necesidades principales del proyecto.

⚠️ Precauciones para la perforación y el muestreo RC

Antes de comenzar cada día se debe verificar el sellado de la tubería RC de doble pared, las tuberías de retorno, el ciclón, el fraccionador, las bolsas de muestra, el motor, el sistema hidráulico y las mangueras de alta presión; durante la operación, mantener un retorno continuo y registrar con precisión la profundidad; al finalizar, limpiar oportunamente los detritos residuales del sistema de muestreo para evitar contaminación en el siguiente sondeo o tramo.

Debido a las diferencias en las condiciones geológicas reales, las herramientas de fondo, el ángulo de perforación y los métodos operativos, la eficiencia final de perforación, la profundidad, la recuperación de muestras y el resultado de terminación del pozo deben basarse en las condiciones reales del sitio.

📊 Principales parámetros técnicos
