Perforadora para pozos de agua montada en vehículo

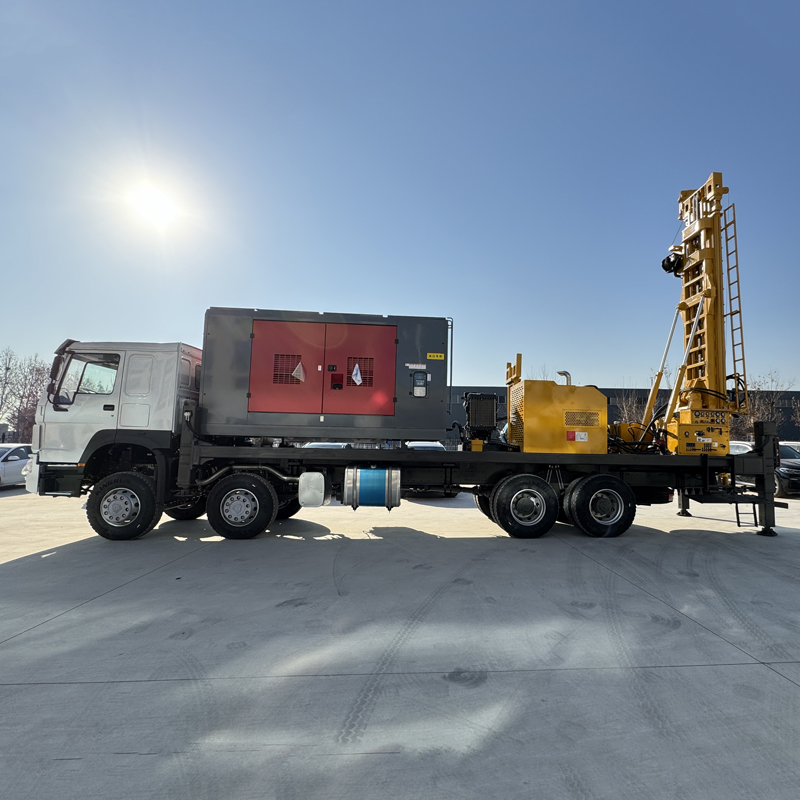

La WRT600 es una perforadora de pozos de agua totalmente hidráulica montada sobre camión, diseñada para pozos profundos de nivel 600 metros y necesidades de rápido traslado entre múltiples sitios de trabajo. La máquina completa adopta una estructura de torre recta, integrando la torre de perforación, el cabezal de potencia, el avance hidráulico, el cabrestante y el sistema de operación en el chasis montado sobre camión. La profundidad máxima de perforación es de 600 m, el diámetro de perforación es de 140–450 mm, equipada con fuerza de elevación de 37 T y torque de rotación de doble régimen de 15000 / 7500 N·m, adecuada para proyectos como riego agrícola, suministro municipal de agua, pozos industriales, suministro de agua en zonas mineras, drenaje de obras e investigación geotérmica.
En comparación con equipos de orugas o remolcados que requieren transporte por separado, la WRT600 realiza el traslado por carretera mediante el chasis montado sobre camión, lo que la hace adecuada para moverse con frecuencia entre múltiples puntos de proyecto. Para contratistas de perforación de pozos, equipos de construcción en zonas mineras y equipos regionales de servicio de pozos de agua, la estructura montada sobre camión puede reducir el número de operaciones de carga y descarga, y acortar el tiempo de preparación para trasladarse de un punto de perforación a otro.

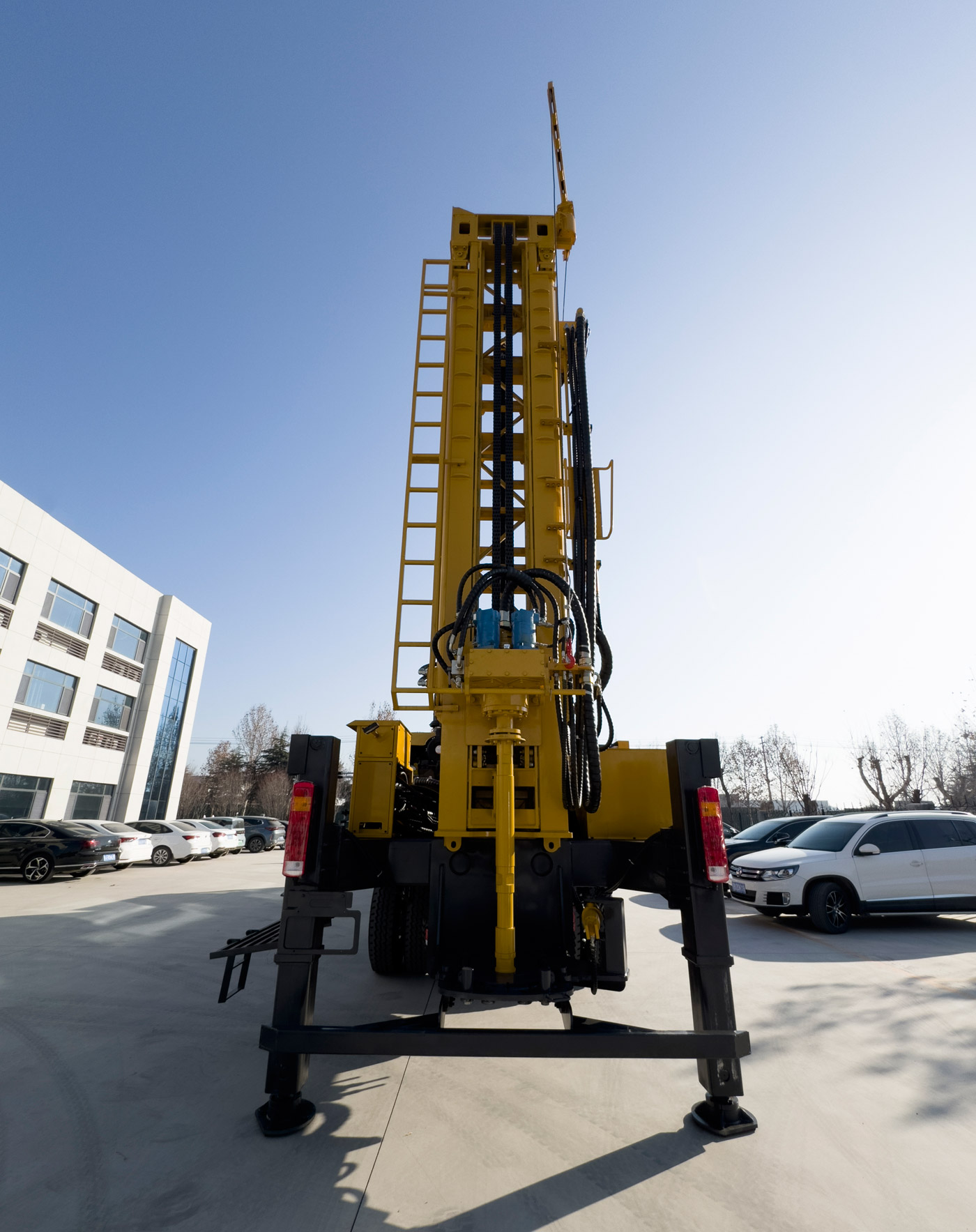

La WRT600 adopta una estructura de torre recta, sin cambiar la longitud de la torre mediante múltiples etapas telescópicas, con una trayectoria de fuerzas más directa, adecuada para rotación continua, manejo de tuberías de perforación en pozos profundos y construcción de pozos de agua con cargas elevadas. La torre recta se caracteriza por una estructura relativamente simple y un mantenimiento intuitivo, pero durante el transporte y la entrada al sitio se debe confirmar de antemano la altura límite de la carretera, el espacio libre del sitio y el espacio de giro.

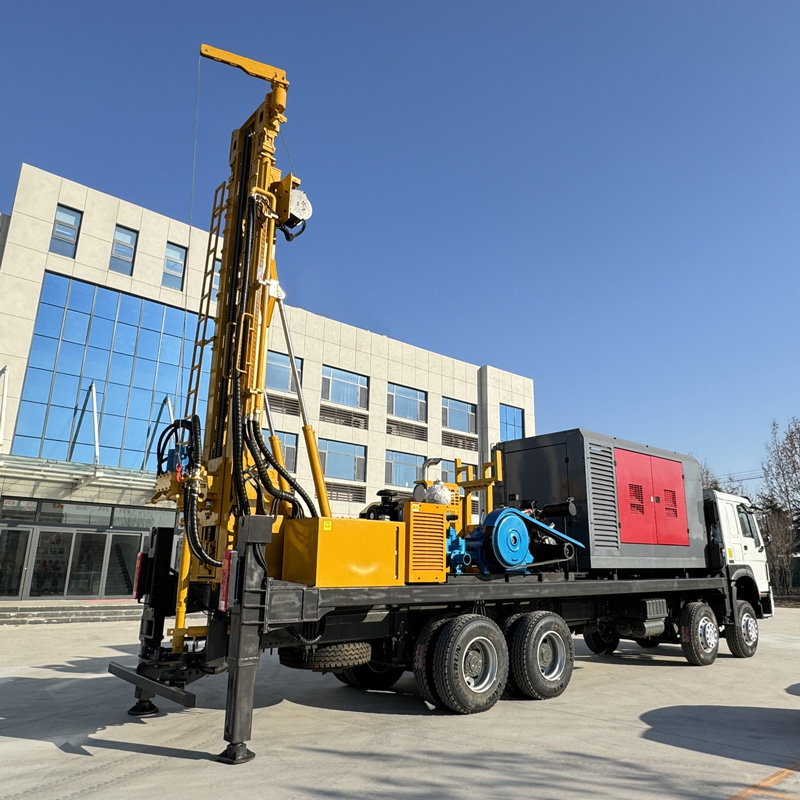

La profundidad máxima de perforación es de 600 m, y se puede utilizar en áreas donde el nivel freático es profundo, los acuíferos poco profundos son inestables o el proyecto requiere un mayor margen de búsqueda de agua. La capacidad de nivel 600 metros puede satisfacer la mayoría de los pozos de agua profundos agrícolas e industriales, y también es adecuada para el desarrollo de aguas subterráneas de profundidad media a profunda en zonas mineras y proyectos de infraestructura. La profundidad real del pozo aún debe basarse en las condiciones hidrogeológicas y el acuífero objetivo.
El rango de diámetro de perforación es de 140–450 mm, y se pueden diseñar diferentes estructuras de pozo según la tubería de pozo, la tubería de filtro, la bomba sumergible y el caudal de agua previsto. Los pozos de agua agrícolas y comunitarios generalmente no necesitan usar el diámetro máximo a largo plazo, mientras que los proyectos mineros, industriales y de suministro de agua de alto caudal pueden requerir un diámetro de pozo mayor, por lo que la selección del diámetro debe servir al objetivo final de construcción del pozo.
La fuerza de elevación de 37 T y la presión axial de 6 T proporcionan un margen considerable para la introducción y extracción de tuberías de perforación, la recuperación del martillo de fondo y parte de las operaciones de revestimiento. A profundidades de pozo de nivel 600 metros, el peso propio de la tubería de perforación, la fricción de la pared del pozo y el peso del revestimiento aumentan. Si se produce una resistencia anormal al extraer la tubería, primero se debe tratar mediante la limpieza del pozo y el juicio del estado interno del pozo, y no se debe tirar con fuerza confiando únicamente en la fuerza de elevación máxima.
El sistema de rotación tiene un torque máximo de 15000 / 7500 N·m, correspondiente a una velocidad máxima de 70 / 140 r/min. La baja velocidad y alto torque es más adecuada para diámetros grandes, roca dura y secciones de pozo con alta resistencia, mientras que la marcha alta es adecuada para formaciones estables con menor resistencia. Durante la construcción, se debe ajustar dinámicamente según la carga de rotación, el retorno de detritos y el estado de las herramientas de perforación.
La carrera de avance es de 7 m, utilizada con tuberías de perforación de 3 m o 6 m. Las tuberías de perforación de 6 m ayudan a reducir el número de conexiones y mejorar la eficiencia de perforación continua; las tuberías de perforación de 3 m son más adecuadas para sitios con espacio limitado o condiciones de transporte generales. La velocidad de elevación rápida de 30 m/min y la velocidad de avance rápido de 41 m/min se utilizan principalmente para la operación de tuberías de perforación y el retorno del cabezal de potencia.
Al utilizar perforación con martillo de fondo DTH, se recomienda una presión de trabajo de 1.2–3.5 MPa y un consumo de aire de 16–55 m³/min. La selección del compresor de aire debe considerar simultáneamente el diámetro del pozo, la profundidad del pozo, las especificaciones del martillo de fondo, la dureza de la roca y la altitud. Alcanzar solo la presión sin suficiente caudal aún causará impacto insuficiente y dificultades en la eliminación de detritos.

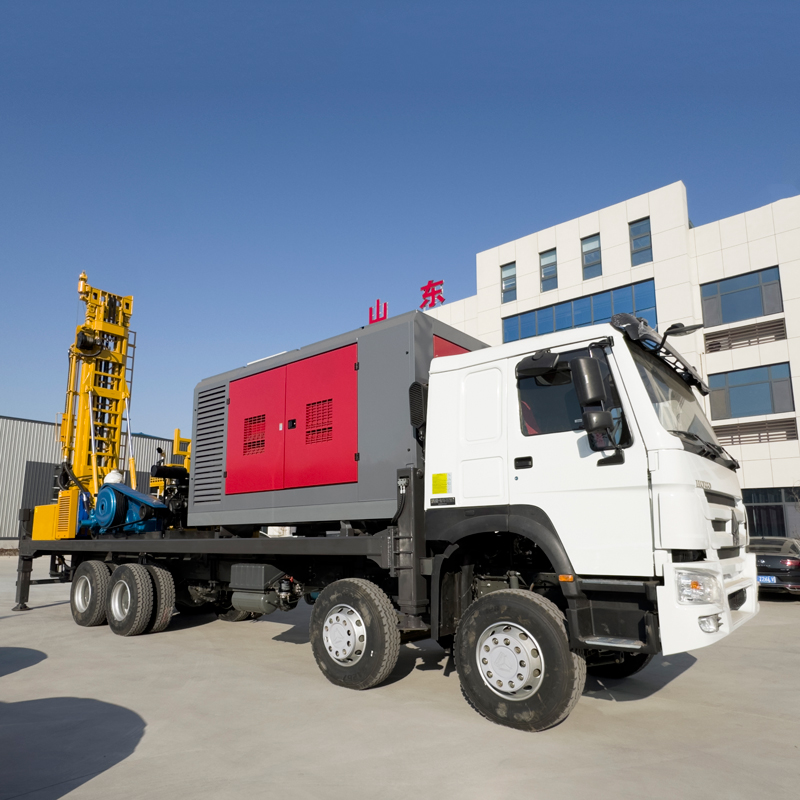

Al entrar en formaciones rocosas relativamente intactas, se puede configurar un martillo de fondo de media y alta presión para perforación DTH. En la construcción en roca dura se debe garantizar la lubricación del martillo de fondo, el estado de la broca y la limpieza continua del pozo. Si el volumen de retorno de detritos disminuye, la presión de aire es anormal o aumenta la resistencia a la rotación, se debe determinar oportunamente la acumulación de detritos en el fondo del pozo, fugas de aire o desgaste de las herramientas de perforación.
Para formaciones sueltas como capas de suelo, arcilla, arena y grava, se puede configurar una bomba de lodo y herramientas de perforación adecuadas para la perforación por rotación con lodo. La circulación de lodo puede transportar detritos de perforación y ayudar a estabilizar la pared del pozo; cuando la capa superior suelta es gruesa, también se puede combinar con revestimiento para establecer una sección de pozo estable y luego cambiar al proceso DTH al entrar en la capa rocosa inferior.
Muchos pozos de agua tienen una capa de cobertura suelta en la parte superior y gradualmente transicionan a roca meteorizada y roca dura intacta en la parte inferior. La WRT600 puede utilizar rotación con lodo o revestimiento de protección en la parte superior, y cambiar a martillo de fondo DTH en la parte inferior, reduciendo el problema de que un solo proceso no puede adaptarse a toda la sección del pozo.
Después de entrar en un acuífero de alta productividad, el agua subterránea cambiará la eliminación de detritos en el pozo y el estado de funcionamiento del martillo de fondo. El personal de construcción debe registrar la profundidad de la capa principal de salida de agua y ajustar el suministro de aire, la limpieza del pozo y el plan de revestimiento según el caudal de surgencia. En la etapa de construcción del pozo también se deben instalar tuberías de filtro y secciones de sellado de agua según la ubicación del acuífero.
En formaciones adecuadas, la perforación DTH con martillo de fondo depende principalmente del impacto y la eliminación de detritos con aire comprimido, con baja dependencia de grandes cantidades de agua de perforación, por lo que es adecuada para zonas agrícolas áridas, zonas mineras remotas y proyectos sin una fuente estable de agua para lodo. Si la capa superior suelta es gruesa, aún puede requerir lodo o revestimiento auxiliar.

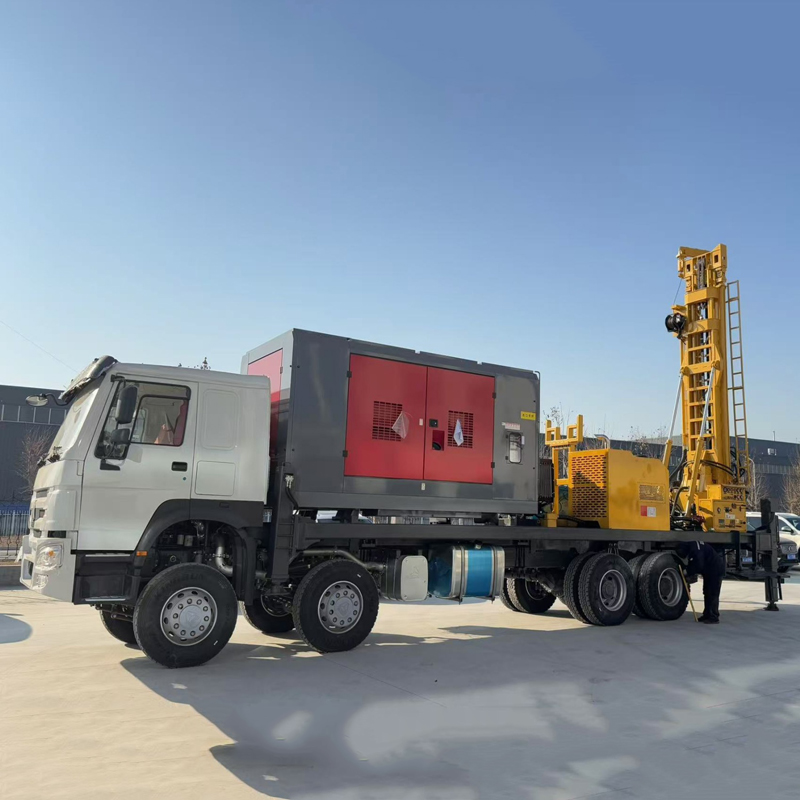

La WRT600 se puede utilizar para pozos de riego en campos de cultivo, huertos, pastizales e invernaderos. La profundidad de nivel 600 metros proporciona un mayor margen de búsqueda de agua en áreas con niveles freáticos profundos, y el chasis montado sobre camión facilita el traslado rápido entre múltiples granjas y puntos de perforación.
Aldeas, comunidades e instalaciones públicas pueden utilizar la WRT600 para el desarrollo de aguas subterráneas profundas. Para proyectos de suministro de agua a largo plazo o con población concentrada, se debe completar la investigación hidrogeológica y la evaluación de la calidad del agua antes de perforar, y luego determinar la profundidad del pozo, el diámetro, la tubería de filtro y el tipo de bomba.
Fábricas, parques industriales y grandes campamentos de construcción pueden utilizar la WRT600 para construir pozos de agua auxiliares de producción, pozos de agua de limpieza y pozos de suministro de agua doméstica. La plataforma montada sobre camión es adecuada para proyectos de ingeniería con traslados frecuentes, y también ayuda a reducir el costo de organización del transporte separado de la perforadora.
Las zonas mineras pueden utilizar la WRT600 para construir pozos de suministro de agua para campamentos, supresión de polvo, limpieza de equipos y producción auxiliar, y también pueden asumir parte de los pozos de drenaje según el diseño hidrológico. Los caminos y sitios mineros suelen ser irregulares, por lo que antes de ingresar se deben confirmar las condiciones de paso del chasis montado sobre camión, los giros y la capacidad de carga de la plataforma.
La profundidad de perforación de nivel 600 metros también se puede utilizar para parte de la investigación geotérmica y pozos de gradiente de temperatura. Los proyectos geotérmicos requieren consideraciones adicionales sobre la temperatura de la formación, el medio de circulación, el revestimiento y los requisitos de cementación; los pozos de desarrollo geotérmico formales deben configurar herramientas de perforación y planes de construcción de pozo según un diseño especializado.
El equipo está equipado con un cabrestante auxiliar grande de 3 T y un cabrestante auxiliar pequeño de 1.5 T, que se pueden utilizar para el manejo de martillos de fondo, tuberías de perforación, herramientas de revestimiento, mangueras de aire y otros accesorios. El uso racional de los dos cabrestantes puede mejorar la eficiencia de organización del sitio de perforación y reducir el manejo manual de alta frecuencia.
El equipo está equipado con un motor diésel de 132 kW, que proporciona potencia a la rotación, el avance, el cabrestante y los sistemas auxiliares. Durante la construcción prolongada en roca dura o pozos profundos, se debe prestar especial atención al mantenimiento del enfriamiento del motor, la filtración de aire y el sistema de combustible; en sitios con mucho polvo se debe aumentar la frecuencia de limpieza de los filtros y el radiador.
El peso total de la máquina es de aproximadamente 26 T, y las dimensiones de transporte son de aproximadamente 10 × 2.48 × 3.75 m. Aunque el chasis montado sobre camión facilita el traslado por carretera, antes de ingresar al proyecto aún se debe confirmar el ancho de la carretera, la capacidad de carga de los puentes, la altura límite, el radio de giro y la capacidad de carga del suelo del sitio de perforación, para evitar que después de llegar no se pueda desplegar la operación debido a caminos o espacio insuficientes.
Antes de comenzar el trabajo diario se debe inspeccionar el chasis montado sobre camión, la torre de perforación, el sistema hidráulico, el cabezal de potencia, el cabrestante, las tuberías de perforación y las mangueras de aire de alta presión; durante la perforación, observar continuamente la presión de aire, el torque, el retorno de detritos, el retorno de agua y la resistencia al extraer la tubería; antes del traslado, se debe restaurar la torre de perforación y los mecanismos de trabajo a un estado seguro de transporte, y asegurar el equipo según los requisitos del transporte por carretera.
Debido a las diferencias en las condiciones geológicas reales, las herramientas en el pozo, el ángulo de perforación y los métodos de operación, la eficiencia final de perforación, la profundidad y el efecto de construcción del pozo deben basarse en las condiciones del sitio.
| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo de producto | WRT600 |
| Tipo de equipo | Perforadora de pozo de agua con torre recta montada sobre camión |
| Forma de instalación | Montada sobre camión |
| Estructura de torre | Torre recta |
| Profundidad máxima de perforación | 600 m |
| Diámetro de perforación | 140–450 mm |
| Tubería de perforación y sistema de avance | |
| Longitud de tubería de perforación | 3 / 6 m |
| Diámetro recomendado de tubería de perforación | 102 / 114 / 127 mm |
| Presión axial | 6 T |
| Fuerza de elevación | 37 T |
| Velocidad de elevación rápida | 30 m/min |
| Velocidad de avance rápido | 41 m/min |
| Carrera de avance | 7 m |
| Sistema de rotación | |
| Torque máximo de rotación | 15000 / 7500 N·m |
| Velocidad máxima de rotación | 70 / 140 r/min |
| Compatibilidad del sistema neumático | |
| Presión de trabajo recomendada | 1.2–3.5 MPa |
| Consumo de aire recomendado | 16–55 m³/min |
| Martillo de fondo compatible | Series de media y alta presión |
| Sistema auxiliar | |
| Fuerza de elevación del cabrestante auxiliar grande | 3 T |
| Fuerza de elevación del cabrestante auxiliar pequeño | 1.5 T |
| Potencia y máquina completa | |
| Potencia del motor | 132 kW |
| Forma de potencia | Diésel |
| Modo de desplazamiento | Chasis montado sobre camión |
| Ángulo máximo de ascenso | 21° |
| Peso total de la máquina | 26 T |
| Dimensiones de transporte | 10 × 2.48 × 3.75 m |
| Eficiencia de perforación de referencia | 10–35 m/h |
| Método de perforación | |
| Perforación por rotación hidráulica con cabezal superior | Adecuada para pozos de agua convencionales y perforación de diferentes diámetros |
| Perforación con martillo de fondo DTH | Adecuada para roca meteorizada, roca fracturada y roca dura intacta |
| Perforación por rotación con lodo | Adecuada para formaciones sueltas como capas de suelo, arcilla, arena y grava |
| Accesorios opcionales | |
| Bomba de lodo | Opcional |
| Bomba centrífuga | Opcional |
| Generador | Opcional |
| Bomba de espuma | Opcional |
| Aplicaciones típicas | |
| Riego agrícola | Campos de cultivo, huertos, pastizales y pozos de agua agrícolas |
| Suministro municipal de agua | Pozos de suministro de agua para aldeas, comunidades y servicios públicos |
| Pozos de agua industriales | Suministro de agua para fábricas, parques industriales y campamentos de construcción |
| Suministro de agua en zonas mineras | Agua para uso doméstico en minas, supresión de polvo y suministro auxiliar de producción |
| Proyectos de drenaje | Perforación de drenaje en zonas mineras y parte de obras de ingeniería |
| Proyectos geotérmicos | Pozos de gradiente de temperatura y parte de perforación para investigación geotérmica |
