CR1600I

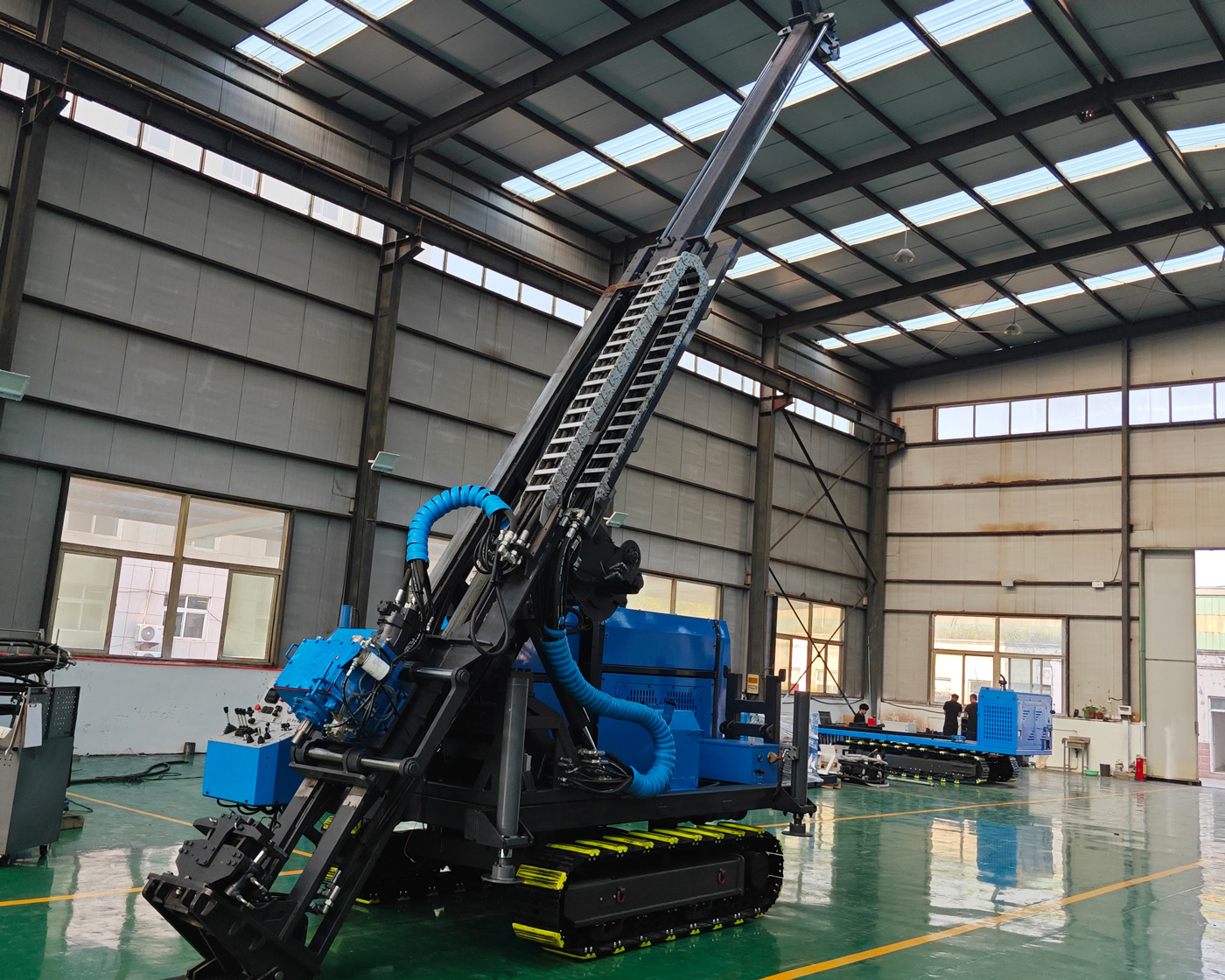

⛏️ Perforadora de núcleo integrada totalmente hidráulica CR1600I para pozos profundos

La CR1600I está diseñada para tareas de perforación de núcleo profundo con mayor carga y ciclos más largos. No se trata simplemente de aumentar la profundidad de perforación, sino de mejorar simultáneamente el torque del cabezal de potencia, el caudal del sistema hidráulico, la capacidad del cable del malacate, la capacidad de circulación de lodo y la reserva de potencia de la máquina completa, siendo adecuada para proyectos de exploración minera a gran escala, investigación de recursos estratégicos profundos y escenarios de construcción de alta intensidad que requieren extracción continua de núcleo a largo plazo.

🌐 Orientada a la exploración de recursos profundos, no a operaciones ordinarias de pozos poco profundos o medianos

Cuando los recursos superficiales se descubren y desarrollan gradualmente, el enfoque de exploración tiende a desplazarse hacia las profundidades del cuerpo mineral, las zonas periféricas y los objetivos ocultos bajo la cobertura. La CR1600I en especificación B tiene una profundidad de perforación de referencia de 2000 m, en especificación N de 1500 m y en especificación H de 850 m, siendo más adecuada para pozos de verificación profunda, pozos de control ultraprofundos y tareas de reposición continua de recursos en grandes distritos mineros.

🥇 Exploración de oro profundo y cuerpos minerales ocultos

En proyectos de oro profundo, cuerpos minerales ocultos y mineralización controlada estructuralmente, los pozos a menudo necesitan atravesar coberteras gruesas, zonas de falla, zonas de alteración de la roca encajante y vetas polifásicas. El núcleo de pozos profundos proporciona información continua sobre estratigrafía, estructura y mineralización, ayudando a determinar si la mineralización se extiende a profundidad, si diferentes estructuras están conectadas y si los tramos de alta ley son sostenidos.

🟠 Grandes depósitos de cobre y pórfidos

Los pórfidos de cobre, los depósitos de cobre-oro y los grandes sistemas polimetálicos suelen ser de gran escala, profunda profundidad y compleja zonación de alteración, lo que exige una mayor capacidad de operación continua de la perforadora. El torque máximo de 4800 N·m y la velocidad máxima de 1500 rpm de la CR1600I proporcionan un rango de trabajo más amplio para diferentes etapas de perforación, facilitando el ajuste de parámetros en roca dura, zonas de fractura y diferentes diámetros de pozo.

🔋 Investigación profunda de litio, níquel y minerales estratégicos

Para pegmatitas de espodumeno, depósitos de níquel, metales raros y minerales estratégicos, el valor de los pozos profundos no es solo "perforar más profundo", sino también obtener núcleos completos para comparación litológica, discriminación estructural y modelado de límites profundos. La CR1600I es adecuada para pozos de verificación profunda y pozos de control en zonas anómalas clave dentro de proyectos de gran extensión.

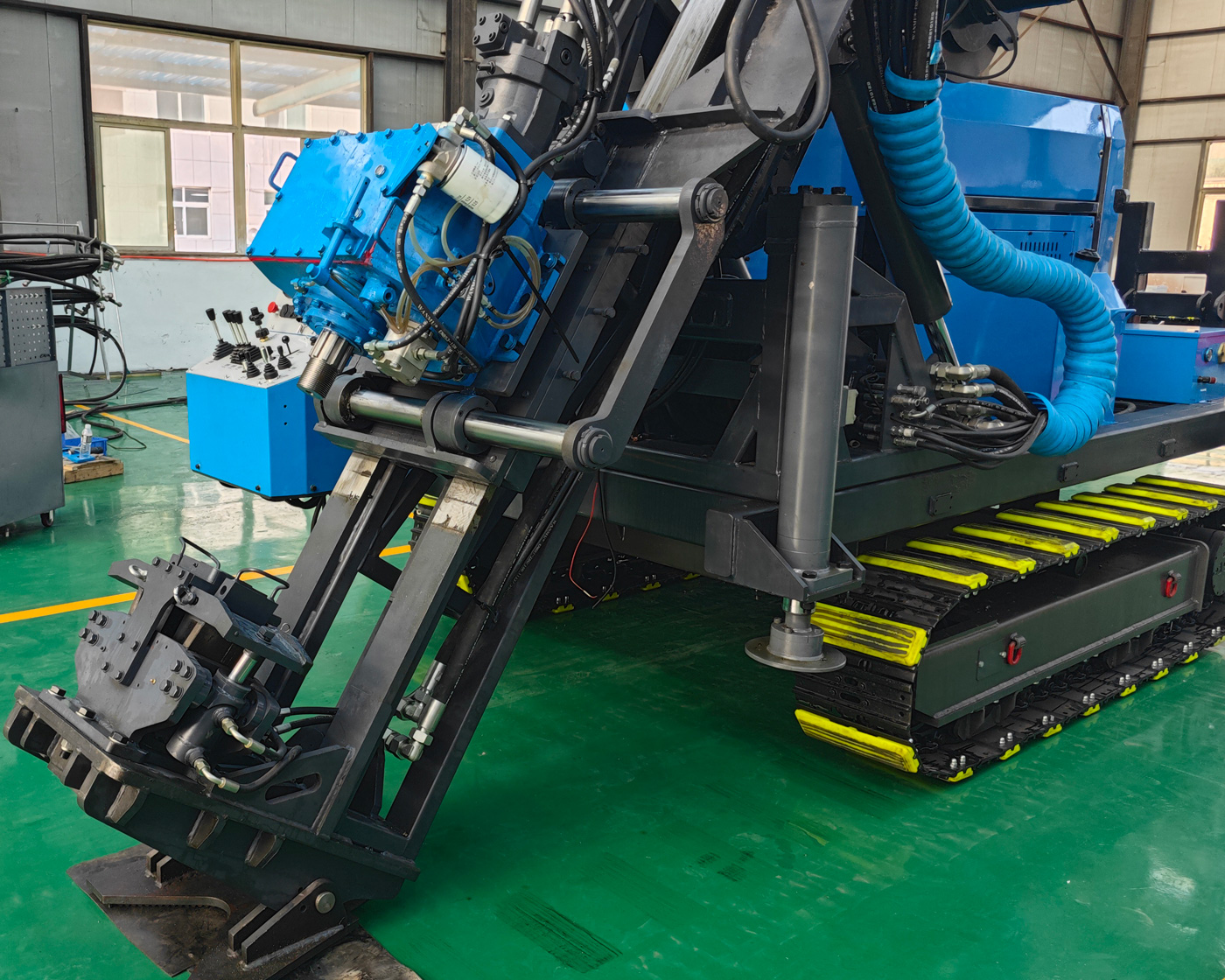

🧱 El alto torque de 4800 N·m es más adecuado para etapas de pozos profundos de alta carga

A medida que el pozo se profundiza, el peso de la sarta y la fricción en el pozo aumentan continuamente, y los riesgos de atascamiento, reducción de diámetro y desviación en formaciones complejas son más evidentes. El torque máximo de 4800 N·m proporciona un mayor margen de adaptación de carga para el cabezal de potencia, lo que, mientras garantiza la velocidad de extracción de núcleo, facilita el manejo de tramos con cambios significativos de resistencia en pozos profundos.

🛢️ El sistema hidráulico de 31 MPa es la base de la alta capacidad de carga de la máquina

Caudal de la bomba principal: 320 L/min, presión: 31 MPa; caudal de la bomba auxiliar: 160 L/min, presión: 23 MPa. El sistema hidráulico de alto caudal puede soportar el trabajo coordinado del cabezal de potencia, avance, desplazamiento lateral y otros actuadores bajo condiciones de alta carga. Durante operaciones prolongadas, se debe controlar estrictamente la limpieza del aceite hidráulico, la diferencia de presión de los filtros y el aumento de temperatura del sistema para evitar una disminución del rendimiento.

💧 El sistema de circulación de lodo de 250 L/min sirve para recorridos largos de pozo

En pozos profundos, la distancia de transporte de recortes es mayor, y el aumento de temperatura, la fricción y la estabilidad del retorno de fluido afectan la perforación. El sistema de lodo de la CR1600I tiene un caudal de 250 L/min y una presión de 7 MPa, proporcionando una mayor capacidad de circulación para enfriar la broca, transportar recortes y estabilizar las paredes del pozo. Ante pérdidas profundas y acuíferos fracturados, se debe ajustar el sistema de lodo oportunamente según los cambios en el retorno.

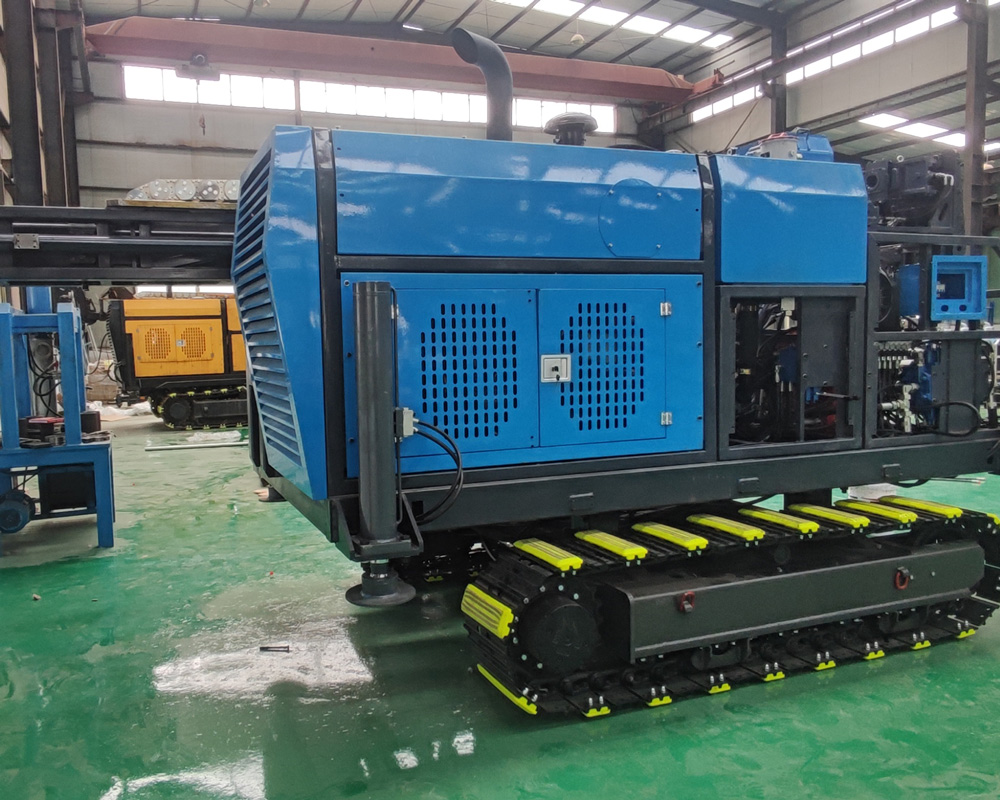

🧵 Capacidad de cable de 1800 m adecuada para extracción de núcleo con cable a profundidades extremas

El sistema de malacate utiliza cable de acero de 6 mm, con capacidad de 1800 m y velocidad de izaje de 118 m/min. Para pozos profundos de especificación N de nivel 1500 m, la distancia de extracción del tubo interior es muy larga, y la capacidad y velocidad del malacate afectan significativamente el tiempo auxiliar por maniobra, por lo que esta configuración está más orientada a operaciones continuas de extracción de núcleo en pozos profundos.

🧲 Fuerza de extracción de 185 kN y abertura de 150 mm en el sujetador

La fuerza de avance de 63 kN y la fuerza de extracción de 185 kN proporcionan un alto margen para el control de la sarta y la recuperación de herramientas; la abertura de 150 mm del sujetador es compatible con sistemas de varillaje NQ, HQ, PQ, NTW, HTW. Para proyectos profundos, un sujetador estable y una capacidad de extracción suficiente están directamente relacionados con el espacio para manejar incidentes en el pozo.

📐 Capacidad de pozos inclinados para el modelado espacial de cuerpos minerales profundos

La CR1600I admite ángulos de perforación de 45° a 90°, permitiendo disponer pozos profundos con diferentes inclinaciones según la actitud del cuerpo mineral, la dirección de fallas y los resultados de pozos existentes. La perforación multidireccional proporciona control espacial, reduciendo la incertidumbre en la interpretación de cuerpos minerales inclinados con pozos verticales únicos y mejorando la restricción de modelos geológicos tridimensionales.

🏗️ Adecuada para grandes áreas de exploración y organización de operaciones a largo plazo

Los proyectos de exploración profunda a gran escala suelen tener pozos individuales de ciclo largo, muchos suministros asociados y una organización compleja. La estructura integrada sobre orugas concentra los sistemas principales en una misma plataforma, reduciendo las conexiones repetidas entre módulos de equipo y facilitando ajustes de corta distancia y reposicionamiento dentro del distrito minero, siendo más adecuada para proyectos de larga duración en sitio.

⛏️ Usos típicos del proyecto

La CR1600I se puede utilizar para exploración profunda de grandes depósitos de oro, cobre, níquel, litio, hierro y polimetálicos, así como para investigación geológica regional a nivel nacional, verificación estructural profunda, exploración de recursos de reemplazo en minas, evaluación de cuerpos minerales ocultos y proyectos de ingeniería geológica y científica que requieren datos continuos de núcleo profundo.

🪨 Influencia de los cambios de formación en pozos profundos sobre los parámetros de perforación

Los tramos de roca dura intacta generalmente requieren una velocidad estable y un peso sobre la broca razonable; las zonas de fractura deben prestar más atención al control de maniobras y al revestimiento con fluido de circulación; los tramos con acuíferos fracturados requieren observar el volumen de retorno y los cambios de presión; en caso de pérdida severa, se deben tomar medidas oportunas de sellado, entubado o tratamiento por etapas. La perforación profunda no puede usar un único conjunto de parámetros fijos durante mucho tiempo; debe ajustarse dinámicamente según la profundidad y los cambios de formación.

🛡️ Puntos clave de mantenimiento en operaciones de ciclo largo

En operaciones de alta intensidad, se debe establecer un programa de inspección periódica para el aceite hidráulico, filtros, sistema de enfriamiento, cable de acero, sujetador, roscas de varillaje y rodamientos del cabezal de potencia. Especialmente en las etapas finales de pozos profundos, cualquier desgaste o contaminación menor puede amplificarse en riesgo de parada, por lo que el mantenimiento preventivo es más importante que la reparación después de una falla.

⚠️ Nota sobre los datos del manual

En la última columna de la tabla de conjunto de potencia del PDF, el título del modelo aparece como "BX1500T", mientras que otras tablas de parámetros en la misma página corresponden a BX1600T; esta página solo organiza los parámetros de potencia proporcionados en esa columna, como 6CTA8.3, 153 kW, 8.3 L, sin hacer inferencias adicionales sobre la discrepancia en el título del modelo en el material original.

Debido a las diferencias en las condiciones geológicas reales, herramientas en el pozo, ángulos de perforación y métodos de operación, la eficiencia final de perforación, la profundidad y la recuperación de núcleo deben basarse en las condiciones del sitio.

📊 Principales parámetros técnicos
