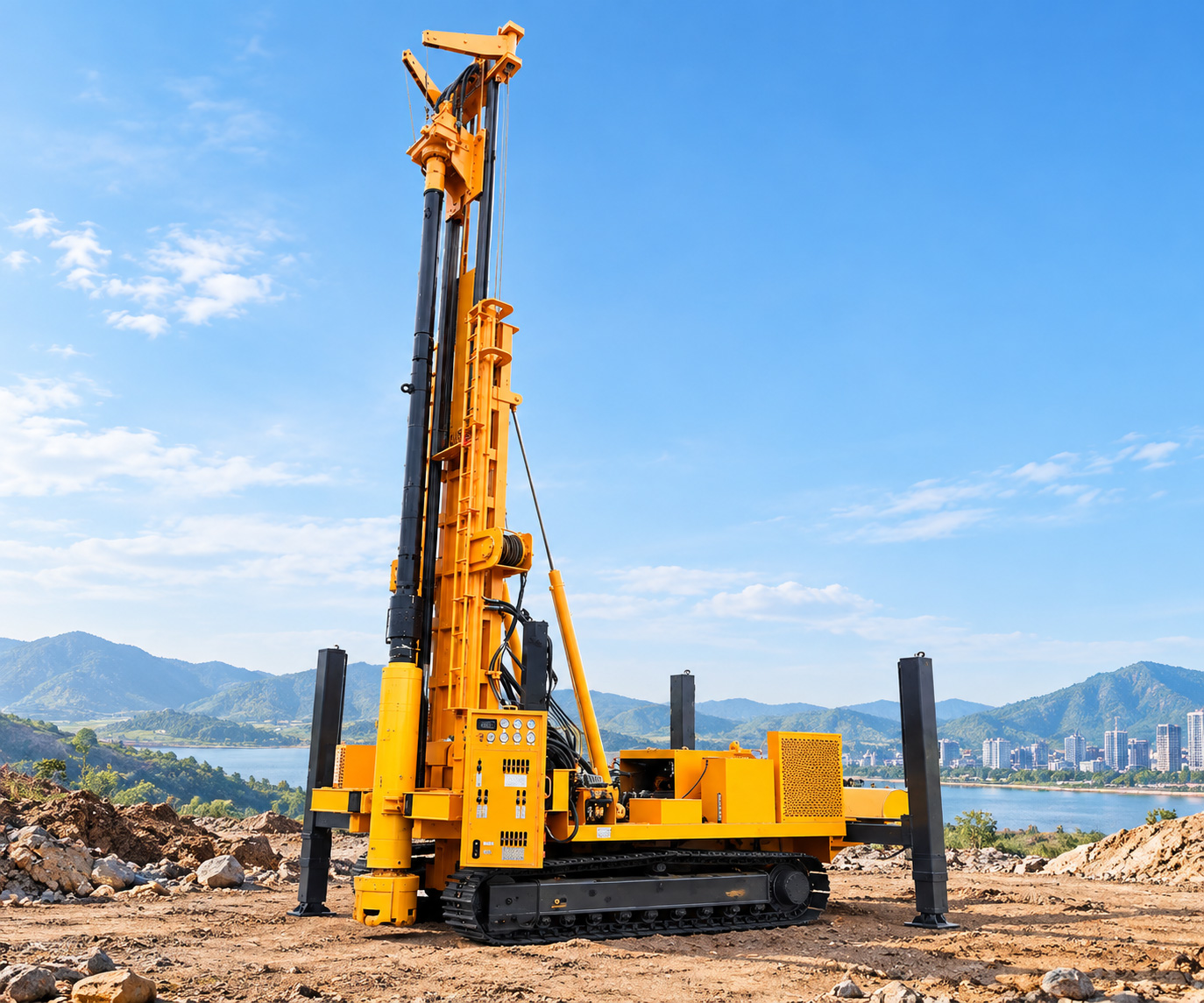

Perforadora de base FR800

La FR800 Foundation Drilling Rig es una perforadora de base sobre orugas orientada a la ingeniería de cimentación, la perforación de gran diámetro y la construcción en estratos complejos. La profundidad máxima de perforación es de 100-800 m, el rango de diámetro de perforación es de 200-600 mm, está equipada con una fuerza de elevación de 40 T y un par máximo de rotación de 17600 N·m, y puede emplear rotación hidráulica, martillo de fondo o perforación con lodo según las condiciones del estrato.

Esta máquina es adecuada para la construcción en capas sueltas y roca base, y puede satisfacer las necesidades de proyectos de pilotes, cimentaciones de edificios, cimentaciones de puentes, minería y otros proyectos de perforación de gran diámetro. Las configuraciones de longitud de tubería de perforación de 3 m, 6 m y 9 m facilitan la selección flexible según el espacio del sitio y la profundidad de construcción.

Características principales de la perforadora de base FR800

• Perforación de gran diámetro: diámetro de perforación de 200-600 mm, utilizable en diversos proyectos de cimentación y de formación de agujeros de gran diámetro.
• Amplio rango de profundidad de perforación: profundidad máxima de perforación de 100-800 m, se puede construir según las condiciones geológicas y la configuración de las herramientas de perforación.
• Fuerza de elevación de 40 T: una mayor capacidad de elevación favorece la perforación profunda, la extracción de herramientas y la construcción en condiciones complejas.
• Cabezal de potencia de alto par: par máximo de rotación de 17600 N·m, adecuado para la perforación en capas sueltas y roca base.
• Carrera del cabezal de potencia de 9.6 m: el diseño de carrera larga ayuda a mejorar la eficiencia de conexión de tuberías y a reducir el tiempo de operaciones auxiliares.
• Múltiples métodos de perforación: compatible con rotación hidráulica, martillo de fondo y perforación con lodo, lo que permite elegir el proceso de construcción según los diferentes estratos.
• Desplazamiento sobre orugas: la máquina tiene una velocidad de desplazamiento de 2.5 km/h, adecuada para el traslado en obra y entornos de construcción complejos.

Parámetros técnicos principales

Escenarios de aplicación

La perforadora de base FR800 se puede utilizar en los siguientes escenarios de ingeniería:

• Construcción de perforación para cimentaciones de edificios y pilotes
• Perforación para puentes, carreteras y grandes proyectos de cimentación
• Formación de agujeros en capas sueltas y roca base
• Proyectos de perforación de ingeniería que requieren diámetros de 200-600 mm
• Obras que requieren martillo de fondo para perforación en roca dura
• Proyectos de perforación en estratos con proceso de circulación de lodo
• Perforación profunda de ingeniería en minería, geología y otros fines

Descripción de los métodos de perforación

Perforación por rotación hidráulica

Adecuada para diversos estratos convencionales; el cabezal de potencia transmite el par para hacer girar la herramienta de perforación, y se pueden seleccionar diferentes combinaciones de brocas y tuberías según las condiciones del estrato.

Perforación con martillo de fondo

En estratos de roca base y roca dura, se puede equipar un martillo de fondo para realizar perforación por percusión y rotación, mejorando la capacidad de rotura de roca en estratos duros. En la construcción real, se deben seleccionar el compresor de aire y las herramientas de fondo coincidentes según el diámetro, la profundidad y el estrato.

Perforación con lodo

En capas sueltas, estratos propensos al colapso o proyectos que requieren lodo para estabilizar la pared, se puede emplear la perforación con lodo; mediante una configuración razonable de la bomba de lodo, las herramientas de perforación y el sistema de circulación, se mejora la estabilidad de la pared del agujero y la eficacia de evacuación de detritos.

Recomendaciones de selección

Antes de elegir la perforadora de base FR800, se recomienda confirmar la profundidad objetivo del agujero, el diámetro de inicio, el diámetro final, la estructura del estrato, el método de perforación y las condiciones del sitio de construcción. Para proyectos de roca dura, también se deben confirmar las especificaciones del martillo de fondo y los parámetros del compresor de aire; para proyectos de perforación con lodo, se debe seleccionar una bomba de lodo y un sistema de circulación adecuados según la profundidad y el diámetro del agujero.

Precauciones de uso

• La profundidad real de perforación y la eficiencia de construcción se ven afectadas por la dureza del estrato, el diámetro del agujero, la configuración de las herramientas de perforación y el proceso de construcción.
• El rango de perforación de 200-600 mm debe coincidir con el método de perforación específico y la combinación de tuberías y herramientas.
• En la construcción en roca dura se deben configurar razonablemente el martillo de fondo, la broca y el compresor de aire.
• En la construcción en capas sueltas o estratos propensos al colapso, se deben utilizar revestimientos o lodo para estabilizar la pared según las condiciones del sitio.
• Antes de la entrada de la máquina, se deben confirmar la capacidad portante del sitio, las condiciones de transporte y el espacio de despliegue del equipo.
• Las dimensiones exteriores "7600-5900 × 2300 × 2780 mm" se organizan según los datos originales de parámetros; las dimensiones finales están sujetas al documento de confirmación técnica oficial.

Información requerida para solicitar cotización

Para recomendar la configuración adecuada de la FR800 y cotizar con precisión, proporcione la siguiente información: uso previsto de la perforación, profundidad máxima de perforación, diámetro de inicio, diámetro final, condiciones principales del estrato, ángulo de perforación y fecha estimada de compra.
