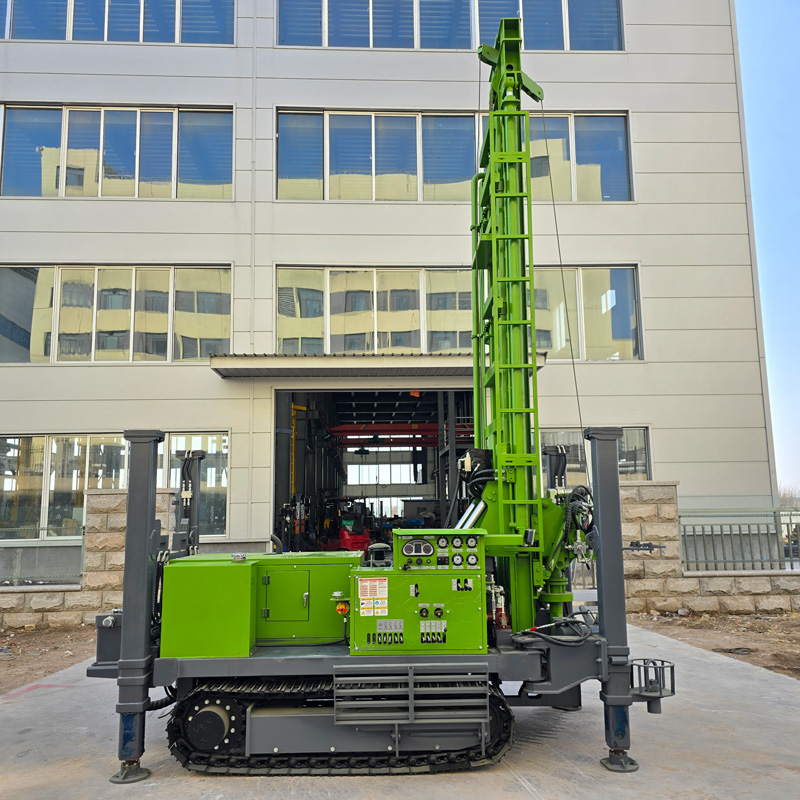

Perforadora para pozos de agua sobre orugas
La WR300SEL es una perforadora de pozos de agua sobre orugas de 300 m que se caracteriza por su "carrera larga, menos conexiones de tubería y mayor eficiencia de perforación continua". Pertenece a la misma serie de alta relación calidad-precio que la WR300SE, pero sus posicionamientos son diferentes: la WR300SE se inclina por una carrera estándar y configuración convencional, mientras que la WR300SEL adopta una longitud de avance único de 6,6 m y puede usar directamente tuberías de hasta 6 m, siendo más adecuada para clientes que valoran la eficiencia de conexión, la construcción continua y proyectos de pozos de profundidad media.

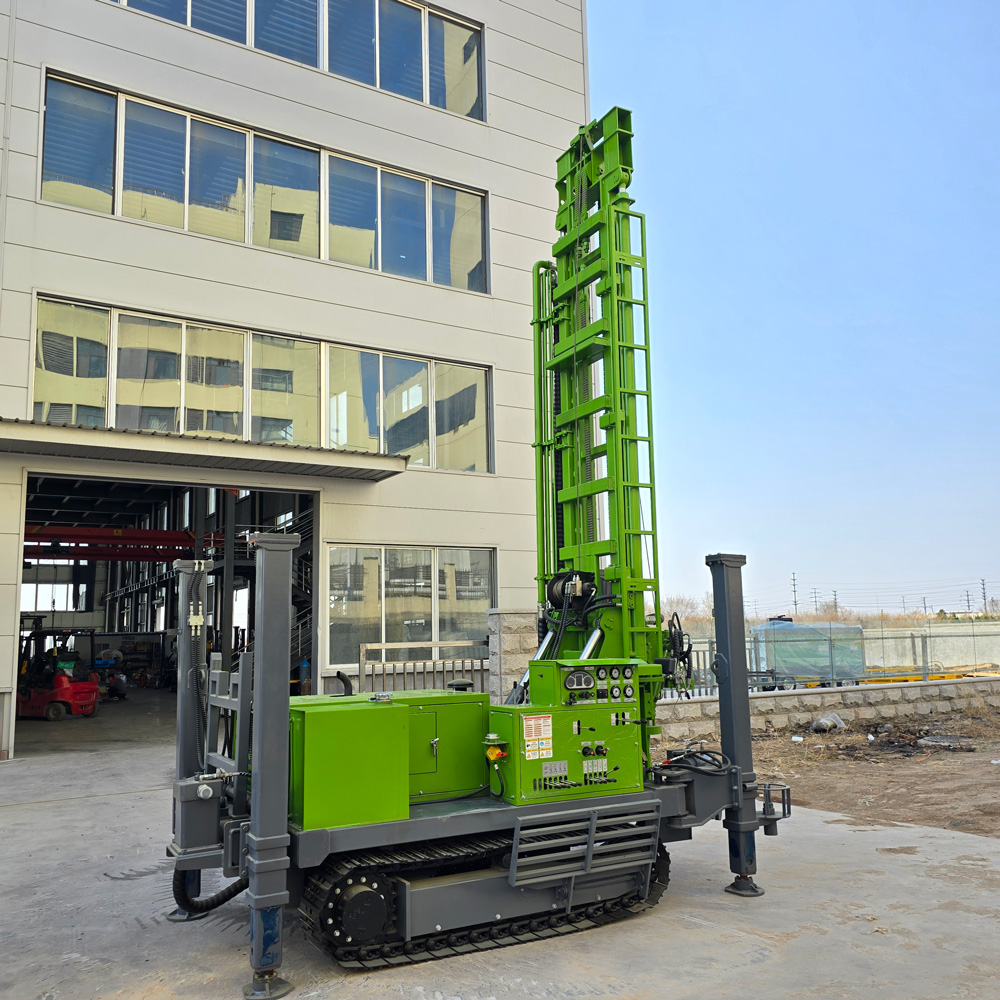

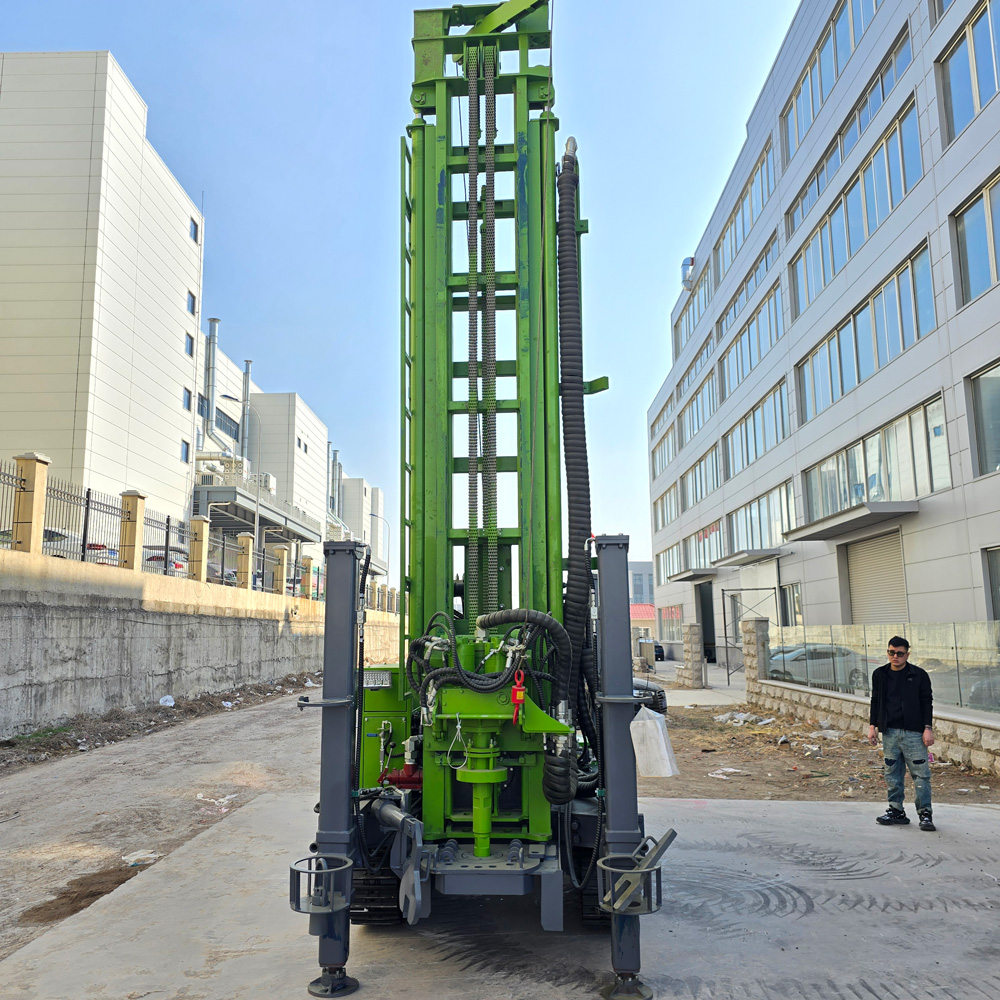

El mayor valor práctico de una torre de carrera larga no es simplemente que "la torre sea más larga", sino reducir el número de conexiones de tubería. Al usar tuberías de 6 m, para completar un pozo de 300 m, el número de conexiones y desconexiones de tubería se reduce notablemente, disminuyendo así el tiempo auxiliar. Para clientes que necesitan perforar continuamente durante un día, tienen poco personal o son sensibles a los plazos del proyecto, esta diferencia es más significativa que simplemente aumentar la potencia del motor.
La WR300SEL puede usar tuberías de 1,5 m, 2 m, 3 m y 6 m, con diámetros opcionales de 76 / 89 / 102 mm. En espacios reducidos o con limitaciones de transporte se pueden usar tuberías más cortas; en espacios amplios y con perforación continua se puede aprovechar la ventaja de las tuberías de 6 m. Así se mantiene la flexibilidad de construcción y se mejora el ritmo de perforación en proyectos adecuados.
Profundidad máxima de perforación de 300 m y diámetro de perforación de 140–325 mm, cubriendo pozos de agua para consumo rural, riego agrícola, agua para ganadería, abastecimiento minero y pozos de agua industriales generales. Para la mayoría de proyectos que no requieren perforaciones ultraprofundas de más de 500 m, el equipo de 300 m logra un mejor equilibrio entre costo del equipo, peso de transporte y capacidad de construcción.
Las zonas de riego agrícola a menudo requieren la construcción continua de múltiples pozos. Si en cada pozo se conectan y desconectan frecuentemente tuberías cortas, el tiempo auxiliar se multiplica. Al usar tuberías de 6 m, la WR300SEL reduce la frecuencia de conexión, siendo más adecuada para tareas de perforación continua en grandes extensiones de cultivo, huertos, viveros e invernaderos. Para los equipos contratistas, esta mejora de eficiencia incide directamente en las horas de trabajo efectivas diarias.

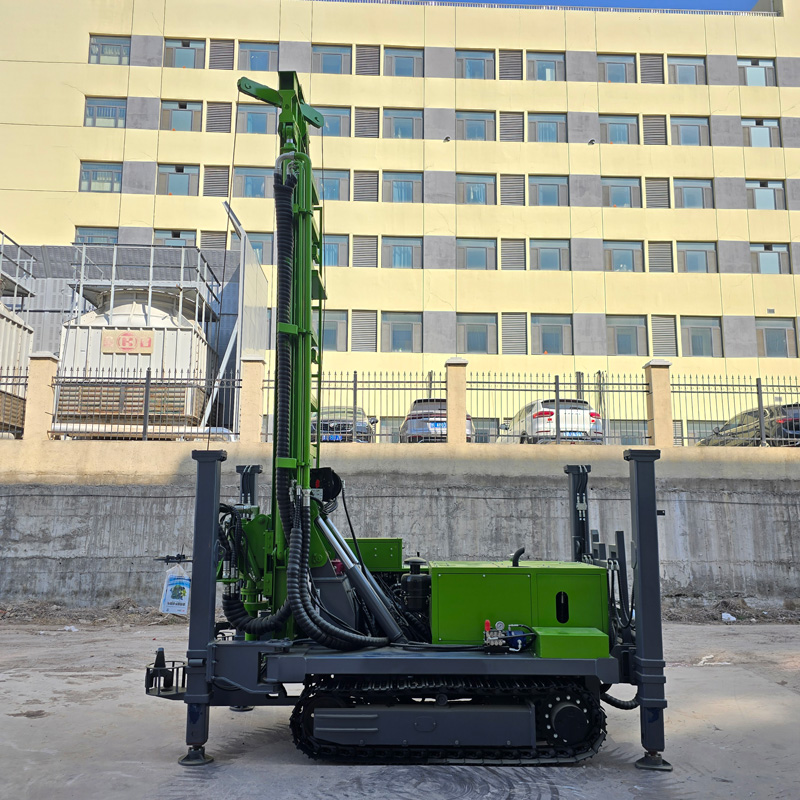

El equipo utiliza chasis de orugas y motor Yuchai de 85 kW, sin dependencia de energía fija, adecuado para el desarrollo de aguas subterráneas en aldeas, escuelas, clínicas y asentamientos remotos. La profundidad de 300 m permite cubrir una gama más amplia de acuíferos que las máquinas pequeñas de pozos someros, pero la profundidad final del pozo debe determinarse según las condiciones hidrogeológicas locales.
Las minas suelen presentar condiciones de camino regulares, terreno con grava y ubicaciones de perforación dispersas. La estructura de orugas de la WR300SEL facilita los desplazamientos cortos dentro de la mina y puede usarse para agua de consumo, supresión de polvo, limpieza de equipos y algunos pozos auxiliares de producción. Si el proyecto requiere pozos de drenaje, se debe diseñar la estructura del pozo por separado considerando datos hidrogeológicos, diámetro y caudal de bombeo.
Las fábricas, parques industriales, campamentos de construcción de carreteras y proyectos de infraestructura también pueden necesitar fuentes de agua independientes. La WR300SEL es adecuada para la construcción de pozos de profundidad media, especialmente en obras de ciclo prolongado que requieren suministro estable de agua. La estructura de carrera larga reduce la frecuencia de conexión manual de tuberías durante la perforación continua, aumentando la utilización del equipo.
En comparación con la máquina económica estándar de 300 m, la WR300SEL alcanza una fuerza de elevación de 18 T. A medida que aumenta la profundidad del pozo, el peso propio de la tubería y la fricción de la pared aumentan simultáneamente; una mayor capacidad de elevación favorece las maniobras normales de extracción e introducción y parte de las operaciones con entubado. Si se produce agarrotamiento, reducción de diámetro o desprendimiento de la pared, se debe resolver primero mediante limpieza del pozo, extracción lenta y ajuste del proceso, evitando usar directamente la fuerza máxima de elevación.
Torque de rotación de 5700–7500 N·m, velocidad de rotación de 40–70 r/min, puede combinarse con martillo de fondo para perforar en estratos de roca meteorizada, caliza, arenisca, granito, etc. Diferentes diámetros y martillos de fondo requieren distintos torques; durante la construcción se deben ajustar los parámetros de rotación según la carga de la herramienta, los cambios en el estrato y el estado de evacuación de detritos.
La presión de trabajo de referencia para perforación neumática con martillo de fondo es de 1,7–3,0 MPa, con consumo de aire de 17–36 m³/min. La selección del compresor debe considerar tanto la presión como el caudal. Al aumentar el diámetro, endurecerse el estrato o elevarse la altitud, si el caudal es insuficiente, aunque se alcance la presión requerida, puede haber impacto insuficiente del martillo y dificultades de evacuación.
En estratos relativamente compactos como caliza, arenisca y granito, se puede utilizar martillo DTH para perforación neumática. En roca dura se debe prestar especial atención a la lubricación del martillo, el desgaste de la broca y la evacuación de detritos en el fondo. Si durante la perforación continua disminuye el retorno de detritos o cambia notablemente la presión de aire, se debe limpiar el pozo y revisar la herramienta a tiempo.
Aunque la roca meteorizada ofrece menor resistencia a la perforación, la pared del pozo es más propensa a desprendimientos y reducción de diámetro. Ante estratos alternos de dureza, se debe ajustar la velocidad de avance según el torque, el avance y los cambios en el retorno de detritos; si es necesario, usar entubado para proteger la parte superior inestable y evitar agarrotamientos durante la perforación profunda.
En estratos sueltos es más importante estabilizar el pozo que la eficiencia de impacto. Las capas de suelo, arcilla, arena y grava pueden requerir lodo, entubado u otros métodos de estabilización para tratar primero la parte superior, antes de entrar en roca para la perforación con martillo de fondo. Si el proyecto tiene un espesor considerable de capas sueltas, se debe considerar con antelación la bomba de lodo y el plan de entubado en la etapa de equipamiento.
Las zonas de trituración son propensas a pérdida de aire, desprendimientos y agarrotamientos. Durante la construcción se debe reducir el avance excesivo, mantener la limpieza del pozo y, según sea necesario, usar espuma, entubado u otros métodos. Si la pérdida de aire es evidente, primero se debe evaluar la situación de fracturas y cavidades, en lugar de simplemente aumentar la presión del compresor.
Al entrar en el acuífero, el agua subterránea altera la evacuación de detritos y el estado de trabajo del martillo de fondo. Se debe ajustar el suministro de aire y el método de limpieza según el caudal de afluencia, y registrar la profundidad de las principales capas productoras. En la construcción final del pozo también se debe determinar la tubería, el filtro y la estructura de sellado según la ubicación del acuífero.
La elevación rápida y el avance rápido sirven principalmente para movimientos no relacionados con la perforación, como manejo de tuberías, retorno de la cabeza motriz y ajuste de herramientas. Pueden reducir el tiempo auxiliar, pero no equivalen a la velocidad real de penetración en roca. La eficiencia de perforación de referencia indicada es de 15–35 m/h; la eficiencia real depende del estrato, la broca, el martillo de fondo y el compresor.
La fuerza de elevación del cabrestante auxiliar es de 2 T, puede usarse para mover martillos de fondo, tuberías, herramientas de entubado y algunos accesorios. Para la construcción con tuberías de 6 m, el uso racional del cabrestante y la escalera reduce la intensidad del manejo manual, pero durante el izaje se debe controlar la carga y mantener al personal alejado del área de suspensión.
La velocidad de desplazamiento del equipo es de aproximadamente 2,5 km/h, con capacidad máxima de ascenso de referencia de 30°. La estructura de orugas es adecuada para caminos rurales generales, caminos de grava en minas y terrenos no completamente pavimentados. Antes de un traslado real se debe evaluar la pendiente, el grado de humedad y la capacidad portante del suelo; la torre de carrera larga debe estar en posición segura de transporte.
El peso total de referencia de la WR300SEL es de aproximadamente 8 T, con dimensiones exteriores de aproximadamente 5900 × 1850 × 2200 mm. Debido a la configuración de carrera larga de 6,6 m, antes del transporte se debe confirmar la longitud del vehículo, los puntos de fijación de carga y el espacio de giro en obra. En comparación con los modelos de carrera estándar, hace más hincapié en la eficiencia de construcción, por lo que la organización del transporte también debe planificarse con antelación.
Este modelo utiliza un motor Yuchai de 85 kW, que proporciona potencia al sistema hidráulico, rotación, avance y desplazamiento sobre orugas. Para tuberías largas, diámetros mayores y condiciones de roca dura, una mayor reserva de potencia favorece el mantenimiento de la operación continua. En trabajos prolongados de alta carga se debe prestar especial atención a la refrigeración del motor, el filtro de aire y la temperatura del aceite hidráulico.
La información también ofrece configuraciones opcionales de generador y motor eléctrico. En minas fijas o sitios con suministro eléctrico estable, se puede evaluar la opción eléctrica según el costo de energía y las condiciones de mantenimiento; los proyectos remotos de campo suelen ser más adecuados para la opción diésel. La configuración final debe determinarse según las condiciones energéticas del sitio.
La torre de carrera larga y las tuberías de 6 m reducen el número de conexiones, pero exigen más espacio libre en obra, manejo de tuberías y estabilidad del equipo. Antes de perforar se debe confirmar el espacio de extensión de la torre, la capacidad portante del suelo y la fuerza en los apoyos; al usar tuberías largas se debe evitar colisiones laterales y flexiones; en la inspección diaria también se debe revisar el estado de las guías de la torre, los pasadores de conexión y la fijación de la escalera.
Debido a las diferencias en condiciones geológicas reales, herramientas en el pozo, ángulo de perforación y métodos operativos, la eficiencia final de perforación, la profundidad y el resultado del pozo deben basarse en las condiciones reales del sitio.
| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo | WR300SEL |
| Tipo de equipo | Perforadora de pozos de agua sobre orugas con torre telescópica de carrera larga de alta relación calidad-precio |
| Diferencia de modelo | WR300SE es la versión de carrera estándar; WR300SEL es la versión de carrera larga de 6,6 m |
| Profundidad máxima | 300 m |
| Diámetro de perforación | 140–325 mm |
| Configuración de tuberías | |
| Diámetro de tubería | 76 / 89 / 102 mm |
| Longitud de tubería | 1,5 / 2,0 / 3,0 / 6,0 m |
| Torre y sistema de avance | |
| Estructura de torre | Torre telescópica / versión de carrera larga |
| Longitud de avance único | 6,6 m |
| Fuerza de elevación | 18 T |
| Velocidad de elevación rápida | 22 m/min |
| Velocidad de avance rápido | 40 m/min |
| Carrera de apoyos altos | 1,4 m |
| Sistema de rotación | |
| Torque de rotación | 5700–7500 N·m |
| Velocidad de rotación | 40–70 r/min |
| Sistema de potencia | |
| Marca del motor | Yuchai |
| Potencia del motor | 85 kW |
| Parámetros de adaptación del compresor | |
| Presión de trabajo | 1,7–3,0 MPa |
| Consumo de aire | 17–36 m³/min |
| Nota de adaptación | Seleccionar el compresor según diámetro, especificación del martillo de fondo, profundidad objetivo, altitud y dureza del estrato |
| Sistema auxiliar | |
| Fuerza de elevación del cabrestante | 2 T |
| Escalera | Configurada para torre de carrera larga |
| Generador / motor eléctrico | Opcional según configuración final |
| Chasis de orugas | |
| Velocidad de desplazamiento | 2,5 km/h |
| Capacidad máxima de ascenso | 30° |
| Ancho de carga | 2,6 m |
| Terrenos aplicables | Caminos rurales, minas, terrenos con grava y superficies irregulares generales |
| Dimensiones y peso total | |
| Dimensiones exteriores | 5900 × 1850 × 2200 mm |
| Peso total | 8 T |
| Adaptabilidad típica a estratos | |
| Roca dura compacta | Perforación DTH con martillo de fondo y compresor adecuados |
| Roca meteorizada | Ajustar el avance según la estabilidad de la pared y usar entubado si es necesario |
| Cobertura suelta | Puede requerir entubado, lodo u otras medidas de estabilización |
| Estratos fracturados | Controlar el avance, reforzar la limpieza y combinar con espuma o entubado |
| Acuífero | Ajustar el suministro de aire, entubado y limpieza según el caudal de afluencia |
| Aplicaciones típicas | |
| Abastecimiento rural y comunitario | Desarrollo de aguas subterráneas en aldeas, escuelas, clínicas y pequeñas comunidades |
| Riego agrícola | Pozos de agua para cultivos, huertos, invernaderos y ganadería |
| Agua industrial y de construcción | Fábricas, parques industriales, campamentos de construcción y proyectos de infraestructura |
| Abastecimiento minero | Agua de consumo en minas, supresión de polvo, producción auxiliar y algunos pozos de drenaje |
| Exploración geotérmica | Pozos de gradiente térmico y algunos proyectos de exploración geotérmica somera |
