Perforadora para pozos de agua sobre orugas
La WR220SE es una perforadora de pozos de agua sobre orugas de 220 m que destaca por ser "pequeña, flexible, hidráulica y neumática, y con alta relación calidad-precio". En comparación con los modelos básicos de 200 m, aumenta aún más la profundidad de perforación y mantiene un cuerpo compacto y un peso total reducido, adecuada para zonas rurales, agrícolas, huertos, granjas y obras con espacio limitado. Para clientes que necesitan traslados frecuentes, con presupuesto limitado pero que desean cubrir más proyectos de pozos de agua convencionales, este equipo ofrece una gran practicidad.
La E en WR220SE representa la versión de alta relación calidad-precio. El producto no busca la alta potencia y configuración compleja de los equipos grandes para pozos profundos, sino que conserva las capacidades esenciales dentro del rango de perforación de pozos de agua convencionales de 220 m. La potencia de 48 kW, la fuerza de elevación de 13 T, el par de rotación de 3400–4700 N·m y el método de perforación hidráulico y neumático permiten cubrir numerosos proyectos rurales y agrícolas, controlando al mismo tiempo los costos de adquisición, transporte y mantenimiento.

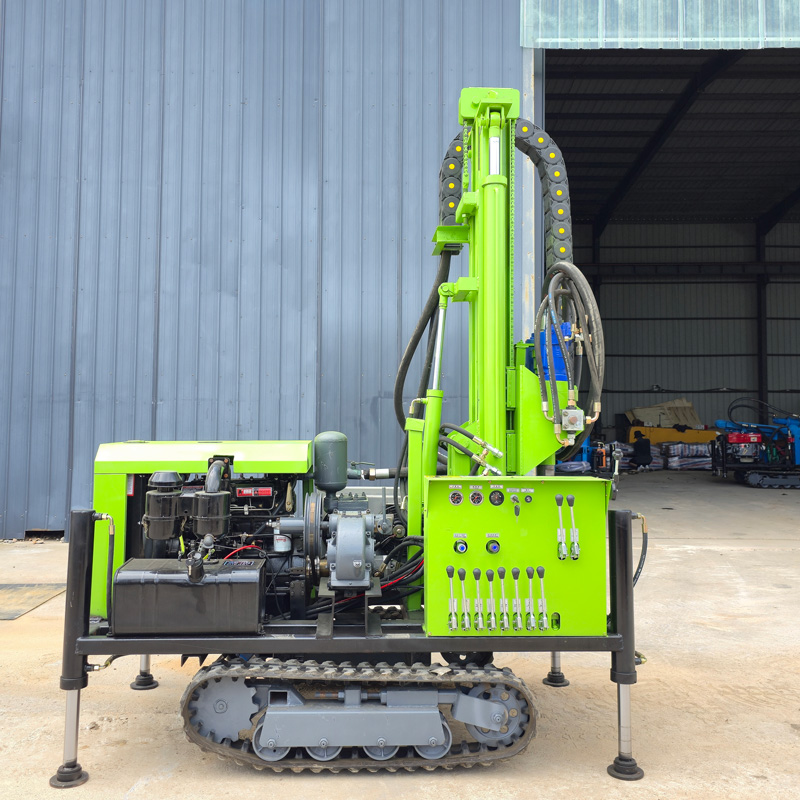

Las dimensiones totales son de aproximadamente 3950 × 1750 × 2250 mm y el peso es de aproximadamente 4,7 T, lo que la clasifica como una perforadora de pozos de agua sobre orugas de tamaño pequeño-medio. Para caminos rurales, pasos en huertos, bordes de campos de cultivo, patios y puntos de trabajo dentro de cercados, este cuerpo compacto facilita el acceso y el ajuste de la posición de perforación, y reduce la dependencia de vehículos de transporte grandes y superficies de trabajo amplias.
La WR220SE es adecuada para pozos de riego agrícola, pozos de agua en huertos, suministro de agua en viveros y proyectos de agua para invernaderos. La profundidad de perforación de 220 m ofrece un mayor margen de búsqueda de agua en comparación con equipos más pequeños, especialmente en zonas montañosas con niveles freáticos variables, áreas de cultivo de secano y regiones de riego estacional. La profundidad real del pozo debe determinarse según los datos hidrogeológicos locales y la ubicación del acuífero.
En aldeas remotas o con cobertura insuficiente de suministro centralizado, el equipo puede utilizarse para pozos de agua domésticos, pozos públicos pequeños y proyectos de suministro de agua a nivel de aldea. El rango de diámetro de perforación de 140–254 mm se puede seleccionar según las especificaciones de la tubería del pozo, el tamaño de la bomba sumergible y el caudal previsto. Al completar el pozo, también es necesario instalar razonablemente los filtros y las secciones de sellado según la ubicación del acuífero.
Las granjas suelen necesitar un suministro estable de agua para bebida, limpieza y producción. La WR220SE puede utilizarse para pozos de agua para ganado, pozos auxiliares en granjas y pequeños proyectos de suministro de agua en zonas ganaderas. La potencia diésel permite que el equipo trabaje de forma independiente en lugares sin red eléctrica fija, adecuado para entornos agrícolas y ganaderos más remotos.

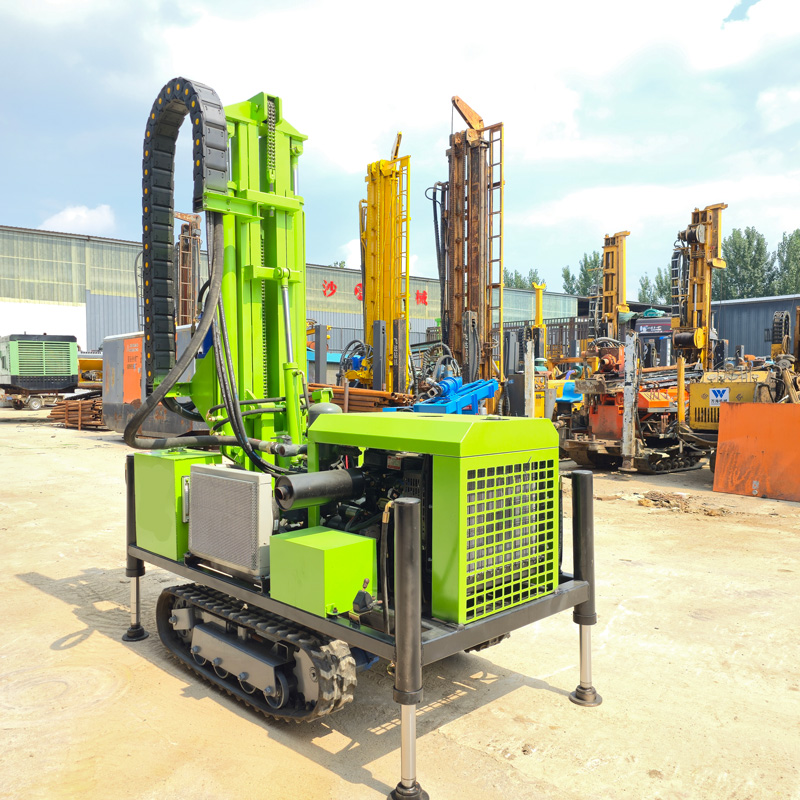

La WR220SE admite perforación hidráulica y neumática, y se puede elegir el método más adecuado según las condiciones del estrato. En capas de suelo, arcilla y cobertura suelta se puede priorizar la estabilización del pozo y la evacuación de detritos; al entrar en roca meteorizada o estratos rocosos más compactos, se puede utilizar martillo de fondo con compresor de aire para perforación neumática. El sistema hidráulico y neumático no es un simple cambio, sino que requiere seleccionar el método de construcción según la estabilidad de la pared del pozo, la evacuación de detritos y la dureza del estrato.
Los estratos de roca meteorizada suelen perforarse con rapidez, pero la estructura de la pared del pozo puede ser inestable. Durante la construcción se debe controlar la velocidad de avance según los desprendimientos, la reducción de diámetro y el retorno de agua, y tomar medidas oportunas de entubado o limpieza del pozo. Al entrar en estratos rocosos más compactos, se debe utilizar un martillo de fondo, una broca y un compresor de aire adecuados para coordinar el impacto, la rotación y la evacuación de detritos.
Las capas de arena y grava son propensas a derrumbes, enterramiento de la herramienta y ensanchamiento del diámetro, especialmente cuando hay abundante agua subterránea. En estos estratos se debe priorizar la protección de la pared del pozo y el entubado de avance; si es necesario, utilizar perforación hidráulica u otros métodos de estabilización, y no se recomienda atravesarlos rápidamente confiando únicamente en la perforación neumática.
Las fisuras y zonas fracturadas pueden provocar fugas de aire, desprendimientos, atascos de la herramienta y evacuación anormal de detritos. Al encontrar estos tramos, se debe reducir la velocidad de avance, mantener la limpieza continua del pozo y observar los cambios en la presión de aire y el retorno de agua. Si la zona fracturada es gruesa, se puede utilizar entubado o tratamiento por secciones para mejorar la estabilidad de la pared del pozo.
El par de rotación es de 3400–4700 N·m y la velocidad de rotación de 45–70 rpm, lo que cubre la mayoría de los proyectos de pozos de agua convencionales de 220 m. Los parámetros de rotación deben coincidir con las barras de perforación, la broca, el martillo de fondo y el estrato; en estratos rocosos compactos se puede mantener una velocidad estable, y en zonas fracturadas o con mayor resistencia se debe reducir adecuadamente la velocidad y el avance.
La fuerza de elevación de 13 T satisface la extracción e inserción de barras de perforación convencionales, el manejo de herramientas y algunas operaciones de entubado. Si la resistencia al extraer aumenta continuamente, el retorno de agua disminuye repentinamente o la rotación de la herramienta no es fluida, se debe inspeccionar primero la pared del pozo, la evacuación de detritos y el estado de las barras, y luego tomar medidas como limpieza del pozo, extracción lenta o entubado; no se recomienda usar directamente la fuerza máxima de elevación para forzar la extracción.
La velocidad de elevación rápida de 30 m/min y la velocidad de avance rápido de 60 m/min se utilizan principalmente para el movimiento rápido de la cabeza motriz y la manipulación de barras, lo que reduce el tiempo no productivo. La eficiencia real de penetración depende de la dureza del estrato, el diámetro del pozo, el desgaste de la herramienta, la capacidad del compresor de aire y el método de operación; la velocidad de avance rápido no debe interpretarse directamente como la velocidad real de perforación.
Si se utiliza perforación con martillo de fondo, el compresor de aire es un equipo auxiliar importante que determina la eficiencia. La presión de trabajo de referencia es de 1,7–2,5 MPa y el consumo de aire de 17–31 m³/min. Al aumentar el diámetro del pozo, endurecerse el estrato rocoso o elevarse la altitud, los requisitos de caudal del compresor serán mayores, por lo que se debe seleccionar según las especificaciones reales del martillo de fondo, no solo por la presión.
El equipo cuenta con una torre de 2,6 m y una longitud de avance único de 3,3 m, y puede utilizar barras de perforación de 1,5 m, 2,0 m y 3,0 m. Esta configuración combina un cuerpo compacto con eficiencia en la manipulación de barras, adecuada para el traslado frecuente de perforadoras pequeñas sobre orugas y la perforación diaria de pozos de agua.
La velocidad de desplazamiento total es de aproximadamente 2,5 km/h y la capacidad máxima de ascenso es de 30°. La estructura sobre orugas ofrece buena adherencia en caminos de tierra, caminos de grava, huertos y terrenos generalmente irregulares. Antes de ascender o trasladarse, se debe evaluar según el grado de humedad del suelo, la pendiente y el estado del centro de gravedad; la torre debe estar en posición segura de transporte.

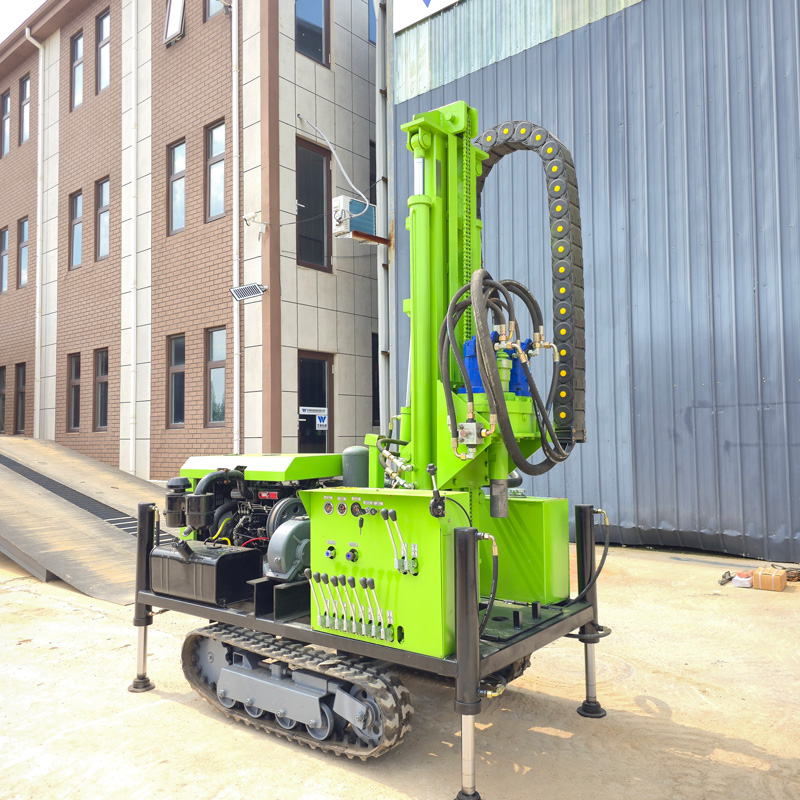

Las patas de apoyo de gran altura tienen un recorrido de 1,4 m, lo que ayuda a la perforadora a apoyarse y nivelarse en terrenos ligeramente irregulares. En suelos blandos se deben añadir placas de apoyo para evitar que las patas se hundan; antes de iniciar la perforación se debe confirmar la estabilidad de la máquina y la orientación de la torre, para evitar que el asentamiento del suelo afecte la inclinación del pozo y la seguridad de la perforación.
Según el proyecto, se pueden configurar barras de perforación Φ76 o Φ89, martillos de fondo, brocas, entubado, compresor de aire, mangueras de aire, lubricadores de aceite y accesorios relacionados con perforación hidráulica. Las herramientas deben coincidir con los diferentes estratos y diámetros de perforación; especialmente en proyectos hidráulicos y neumáticos, se debe definir de antemano el tipo principal de estrato y el método de construcción.
Antes de comenzar, inspeccione el motor, el sistema hidráulico, la torre, el cabrestante, las orugas y las mangueras de aire de alta presión; durante la perforación, preste atención a la presión de aire, la evacuación de detritos, el retorno de agua y la temperatura del equipo; al finalizar, limpie oportunamente el lodo, el polvo y los residuos, y revise el desgaste de las roscas de las barras, la broca, el martillo de fondo y los conectores hidráulicos. En caso de transporte frecuente, también se deben revisar los puntos de fijación del equipo y la seguridad de la carga.
Debido a las diferencias en las condiciones geológicas reales, las herramientas en el pozo, el ángulo de perforación y el método de operación, la eficiencia final de perforación, la profundidad y el resultado del pozo deben basarse en las condiciones del sitio.
| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo del producto | WR220SE |
| Tipo de equipo | Perforadora de pozos de agua hidráulica mini sobre orugas de alta relación calidad-precio |
| Profundidad máxima de perforación | 220 m |
| Diámetro de perforación | 140–254 mm |
| Diámetro de barra de perforación | Φ76 / Φ89 mm |
| Longitud de barra de perforación | 1,5 / 2,0 / 3,0 m |
| Método de perforación | Hidráulico y neumático |
| Torre y sistema de avance | |
| Altura de la torre | 2,6 m |
| Longitud de avance único | 3,3 m |
| Fuerza de elevación | 13 T |
| Velocidad de elevación rápida | 30 m/min |
| Velocidad de avance rápido | 60 m/min |
| Recorrido de patas de apoyo altas | 1,4 m |
| Sistema de rotación | |
| Par de rotación | 3400–4700 N·m |
| Velocidad de rotación | 45–70 rpm |
| Sistema de potencia | |
| Marca del motor | Yuchai |
| Potencia del motor | 48 kW |
| Parámetros de acoplamiento del compresor de aire | |
| Presión de trabajo | 1,7–2,5 MPa |
| Consumo de aire | 17–31 m³/min |
| Nota de acoplamiento | Seleccionar el compresor de aire según el diámetro del pozo, las especificaciones del martillo de fondo, la profundidad objetivo, la altitud y la dureza del estrato rocoso |
| Sistema auxiliar | |
| Fuerza de elevación del cabrestante | 1,5 T |
| Chasis sobre orugas | |
| Velocidad de desplazamiento | 2,5 km/h |
| Capacidad máxima de ascenso | 30° |
| Ancho para carga | 2,6 m |
| Terreno adecuado | Caminos rurales, campos de cultivo, huertos, terrenos de grava y superficies generalmente irregulares |
| Dimensiones y peso total | |
| Dimensiones exteriores | 3950 × 1750 × 2250 mm |
| Peso total | 4,7 T |
